RTO2000 시리즈 오실로스코프
주요 스펙
- 대역폭
-
- :600MHz, 1GHz, 2GHz, 4GHz, 6GHz
- 샘플링 속도
-
- :20 GSample/s
- 메모리 깊이
-
- :200 Mpts (max. 2Gpts)
- 파형업데이트속도
-
- :1,000,000 wfms/s (업계최고)
- 디스플레이
-
- :12.1 인치 터치스크린 (정전식)

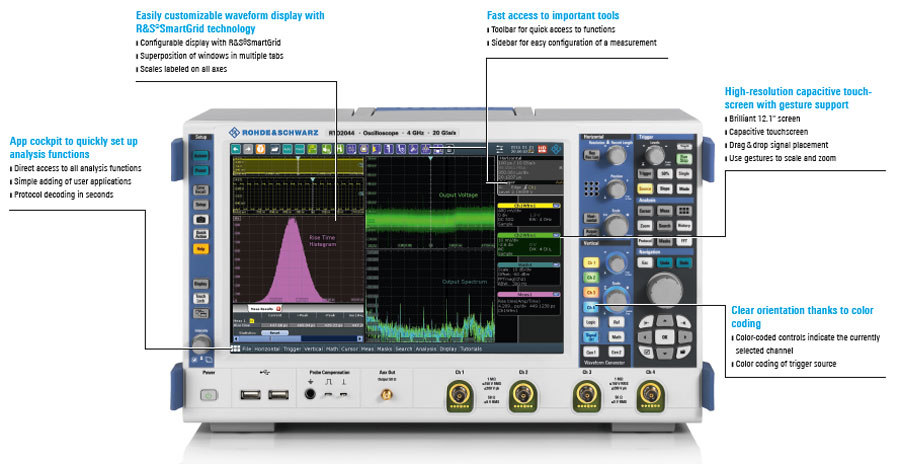

Multi-Domain 측정 위해 설계된 RTO2000 시리즈 오실로스코프
600 MHz to 6 GHz까지 대역폭을 제공하는 RTO2000 오실로스코프는 타임-도메인 및 주파수-도메인 측정에서 탁월합니다.
우수한 신호충실도, 초당 1백만번 파형업데이트 속도 및 최대 16 비트 ADC 분해능으로 정밀하고 신속하게 측정할 수 있습니다. SmartGrid가 있는 정전식 터치스크린을 탑재하여 오실로스코프의 운용을 쉽고 직관적으로 사용할 수 있습니다.
- 초당 1백만번 파형업데이트하여 신속하게 결함있는 신호를 발견
- 2 Gsample의 딥 메모리로 긴 시간의 신호 분석
- 최대 16-비트 분해능
- 다중 채널 스펙트럼 분석
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
주요 기능 / 사양
- 대역폭 : 600 MHz / 1 GHz / 2 GHz / 4 GHz / 6 GHz
- 샘플링 : 20 Gsample/s
- 메모리 : 200 Mpts (최대 2 Gpts)
- 업데이트 속도 : 1,000,000 wfm/s
- 최대 16 bit Vertical Resolution 지원
- 임베디드 시스템 분석을 위한 MSO 및 16개의 로직채널 지원
- 사용자가 원하는 대로 파형의 배치가 가능한 멀티 그리드 기능
- 최적화된 터치스크린, 멀티화면 및 스마트 메뉴 구조
- 업계 최초의 디지털 트리거 시스템 지원
- 0.01 Hz의 RBW 적용이 가능한 하드웨어 기반의 FFT 기능
- USB 2.0, Ethernet, MIPI(D-PHY), Broad R-reach 컴플라이언스 테스트 지원
- 위반 / 불량 신호에 대한 분석이 가능한 마스크테스트 및 히스토리 지원
- LTE / LTE-A MIMO 주요항목 (TA, Demodulation등) 측정 가능
![[RNS] RTO 이미지 - 018.jpg](http://www.shineinfo.co.kr/uploaded/webedit/RK3o5d47sfYR9Bs4MuR.jpg)

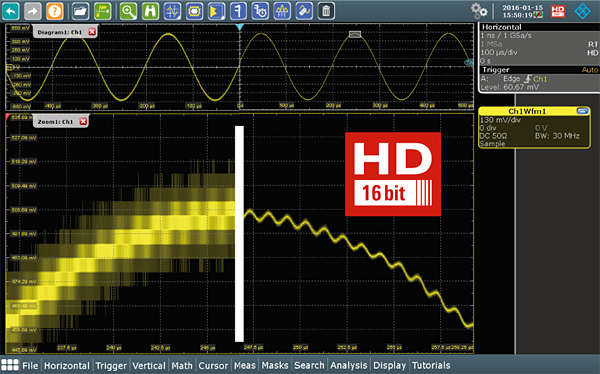

최대 ADC 16-bit 분해능 (resolution)
저잡음 프론트엔드 및 10 GHz 단일 코어 ADC 컨버터는 RTO2000 디지털 오실로스코프의 탁월한 측정 정확도 및 동적 범위의 기초입니다. HD 모드는 ADC 컨버터 다음에 신호의 구성 가능한 로우-패스 필터링을 활성화하여 분해능을 최대 16-bit까지 증가시킵니다. 필터링은 양자화 노이즈를 줄이므로 신호 세부 사항이 표시됩니다.
![[RNS] RTO 이미지 - 011.jpg](http://www.shineinfo.co.kr/uploaded/webedit/Oe1WNw5zOrqN113G29uluiHdSOlsRyb.jpg)

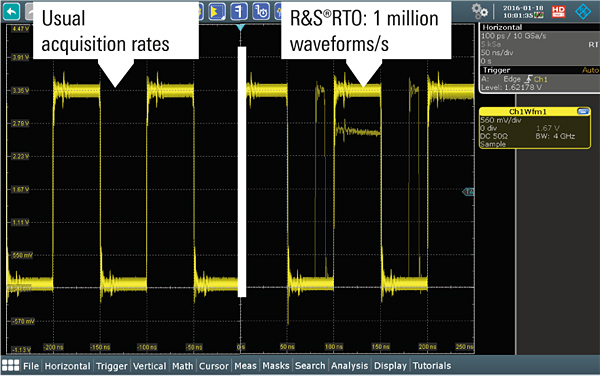

초당 1백만개의 파형 업데이트로 신속하게 신호 결함 발견
RTO2000 디지털 오실로스코프는 최대 1,000,000개의 파형을 표시합니다. 이를 가능하게하기 위해 Rohde & Schwarz는 최적화 된 신호 처리 기능을 갖춘 ASIC을 개발했습니다. RTO2000 디지털 오실로스코프는 사용자가 간헐적인 결함있는 신호를 빠르고 안정적으로 포착 할 수있게 합니다. 히스토그램, 마스크 또는 커서 측정이 활성화 된 경우에도 높은 수집 속도를 사용할 수 있습니다.
![[RNS] RTO 이미지 - 012.jpg](http://www.shineinfo.co.kr/uploaded/webedit/rImkp8SNZGxxvGargOaR.jpg)

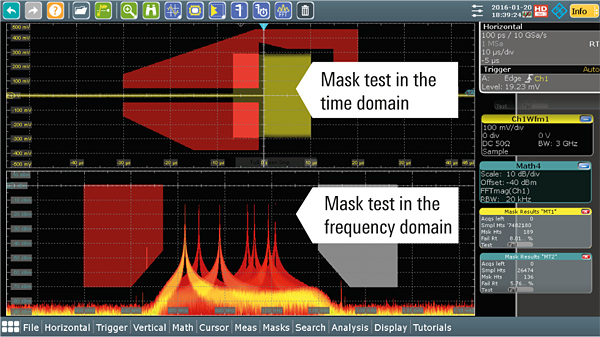

통합 스펙트럼 분석
주파수 분석을 위해 사용자는 최대 4개의 아날로그 신호에 대해 RTO2000 디지털 오실로스코프의 중심 주파수, 범위 및 분해능 대역폭을 설정하기 만하면 됩니다. 오랜 기간 동안 RF 개발 경험을 보유한 로데슈바르즈에서 개발된 RTO의 주파수 분석 능력은 뛰어난 다이나믹 범위를 제공합니다. 디버깅을 위해 스펙트럼과 관련 신호 경로를 동시에 표시하고 이벤트 신호를 상호 연관시킬 수 있습니다. 스펙트로그램 모드, 다른 디텍터 (최대 홀드) 및 마스크 테스트는 추가 분석 기능을 제공합니다.
![[RNS] RTO 이미지 - 013.jpg](http://www.shineinfo.co.kr/uploaded/webedit/IRkO2kz45aOeOJa1KP.jpg)

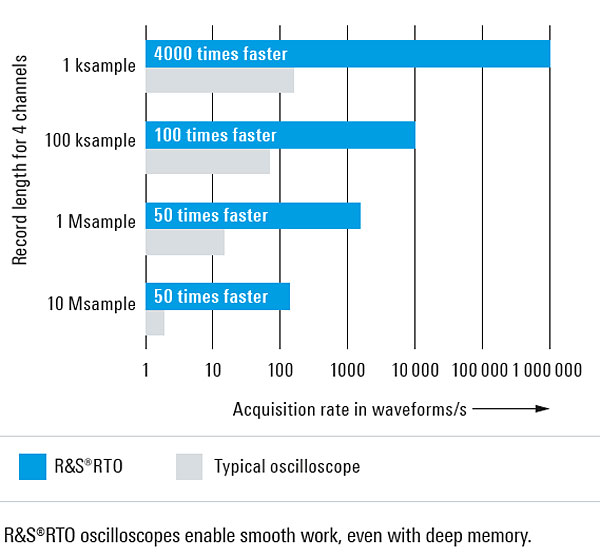

업계 최고의 2G 샘플 메모리
기본 구성에서 RTO2000 오실로스코프는 채널 당 50 Msample의 수집 메모리를 제공합니다. 긴 펄스 또는 프로토콜 시퀀스를 연속적으로 수집하는 것과 같은 어플리케이션은 종종 더 깊은 메모리를 필요로합니다. RTO2000 디지털 오실로스코프의 수집 메모리는 최대 2Gsample까지 확장 할 수 있습니다. ASIC의 신호 프로세싱은 딥 메모리 (deep memory)에서도 원활한 워크 플로우를 보장합니다.
![[RNS] RTO 이미지 - 016.jpg](http://www.shineinfo.co.kr/uploaded/webedit/u7Kp3KhXuRXS3dZAIQHCF3Ad.jpg)

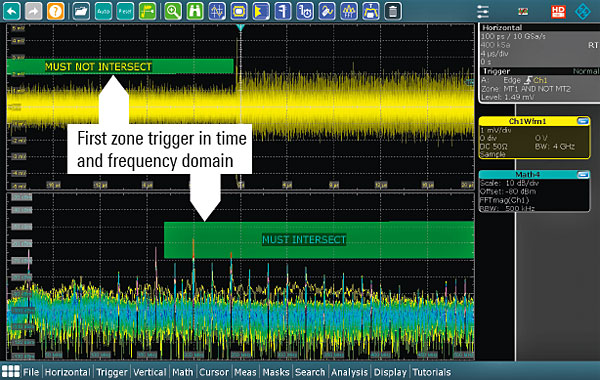

시간 및 주파수 영역에서의 동시 동작되는 존 트리거
RTO2000 디지털 오실로스코프의 존-트리거는 이벤트의 그래픽 분리를 가능하게합니다. 사용자는 여러 모양의 존을 최대 8개까지 지정할 수 있습니다. 여러 채널 또는 math 기능를 사용하여 논리적으로 측정할 수 있습니다. 존이 정의 된 방법에 따라 트리거 신호는 신호가 존과 교차하거나 교차하지 않을 때 활성화됩니다. 이것은 타임-도메인에서 메모리 인터페이스로부터 읽기 / 쓰기 시퀀스를 분리하는 것을 가능하게합니다.
![[RNS] RTO 이미지 - 017.jpg](http://www.shineinfo.co.kr/uploaded/webedit/N4ZA6KBBZ6vV.jpg)
히스토리 버퍼에서 항상 사용 가능한 상시 신호저장 및 획득 분석
RTO2000 디지털 오실로스코프의 히스토리 기능은 메모리에 저장된 이전 파형을 항상 액세스 할 수 있도록합니다. 사용자는 줌, 측정, math 및 스펙트럼 분석 기능과 같은 도구를 사용하여 저장된 모든 신호를보고 분석 할 수 있습니다.

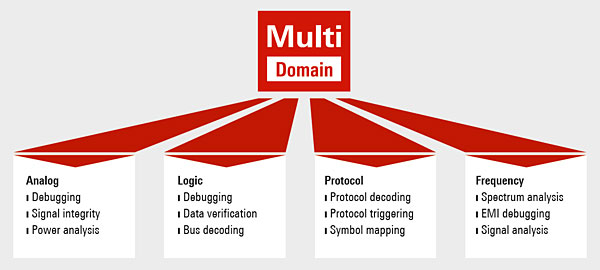

Rohde & Schwarz 솔루션
RTO2000 디지털 오실로스코프 오실로스코프는 주파수, 프로토콜 및 로직 분석 기능을 갖춘 완전 통합 멀티 도메인 테스트 솔루션을 제공합니다. 사용자는 모든 기능의 일관되고 간단한 조작과 모든 분석 기능이 시간 상관 관계가 있다는 사실로 표준화 된 사용자 인터페이스를 높이 평가합니다. 다음 예제는 이점을 명확히 보여줍니다. 임베디드 디자인 기능의 산발적 인 고장은 종종 내부 전압 공급 장치의 간섭으로 인해 발생합니다. RTO2000 디지털 오실로스코프 오실로스코프는 프로세서 및 인터페이스 동작에 따라 시간 및 주파수 영역에서 전압 공급의 품질을 분석 할 수 있습니다. 이 원 박스 솔루션을 사용하면 복잡한 설계에서도 오류를 신속하게 감지 할 수 있습니다.
![[RNS] RTO 이미지 - 019.jpg](http://www.shineinfo.co.kr/uploaded/webedit/AHokGbfkstuTGXAncpXO8G9.jpg)
RTO2000 시리즈 디지털 오실로스코프 사양 (Specifications)
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
|
Vertical system | ||
Numbers of channels
|
RTO2002 / RTO2012
|
2
|
RTO2004 / RTO2014
|
4
| |
Analog bandwidth(-3 dB) and rise time at 50 Ω
|
RTO2002 and RTO2004
| 600 MHz, 583 ps
|
RTO2012 and RTO2014
| 1 GHz, 350 ps
| |
RTO2022 and RTO2024
| 2 GHz, 175 ps
| |
RTO2032 and RTO2034
| 3 GHz, 116 ps
| |
RTO2044
|
4 GHz, 100 ps
| |
RTO2064
|
on 4 channels: 4 GHz, 100 ps
| |
| All instruments can be extended to up to 6 GHz bandwidth. | ||
Impedance
|
50 Ω ±1.5 %
| |
Input sensitivity
|
max. bandwidth in all ranges
|
50 Ω: 1 mV/div to 1 V/div, 500 μV to 1 V (optional);
|
| ENOB of A/D converter | full-scale sine wave, < ?3 dB frequency bandwidth | > 7 bit (meas.) |
|
Acquisition system
| ||
| Realtime sampling rate | RTO200x/201x/202x/203x | max 10 Gsample/s on each channel |
| RTO2044/2064 | max. 10 Gsample/s on 4 channels
| |
Acquisition memory
|
standard configuration, per channel/1 channel active
|
RTO2000: 2-channel-model: 50 /100 Msample RTO2000: 4-channel-model 50 /200 Msample |
| max. upgrade (RTO-B110 option), per channel/1 channel active |
RTO2000: 2-channel-model: 1/2 Gsample RTO2000: 4-channel-model: 1/2 Gsampl | |
Max. acquisition rate |
continuous aquisition and display, 10 Gsample/s, 1 ksample |
1,000,000 waveforms/s |
ultra-segmented-mode
|
< 300 ns blind time | |
Decimation modes
|
any combination of decimation mode and waveform arithmetics on up to 3 waveforms per channel | sample, peak detect, high resolution, root mean square |
| Waveform arithmetics | off, envelope, average | |
| Interpolation modes | linear, sin(x)/x, sample&hold | |
|
Horizontal system
| ||
| Timebase range | 25 ps/div to 10,000 s/div
| |
Accuracy
|
after delivery/calibration R&S?RTO-B4 option |
±5 ppm ±0.02 ppm |
|
Trigger system
| ||
| Trigger types | edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, serial pattern, TV/video, serial bus trigger (optional), zone trigger (optional) | |
| Zone trigger (opt.) | logical combination of max. 8 polygons, intersect or not intersect source: measurement channels, spectrum, math functions | |
| Sensitivity | definition of trigger hysteresis | automatic or manually adjustable from 0 div to 5 div |
|
General data
| ||
| Dimensions | W x H x D | 427 mm x 249 mm x 204 mm (16.81 in x 9.8 in x 8.03 in) |
| Weight | 9.6 kg (21.2 lbs) | |
| Screen | 12.1" LC TFT capacitive color touchscreen, 1280 x 800 pixels (XGA) | |
| Interfaces | 1 Gbps LAN, type A: 2 x USB 3.1, 2 x USB 2.0, type B: 1 x USB 3.1, GPIB (optional), DVI and display port for external monitor, external trigger, trigger output | |
RTO 디지털 오실로스코프 옵션
Scope of the art
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
하드웨어 옵션
- RTO-B1 로직 분석 옵션
- RTO-B4 OCXO 10 MHz
- RTO-B10 GPIB 인터페이스 with IEC 625-2 (IEEE 488.2)
- RTO-B19 추가 SDD 하드디스크 Windows 7 설치됨
- RTO-B101 메모리 업그레이드, 50Mpts on 4-ch, 100 Mpts on 2 채널, 200 Mpts on 1 채널
- RTO-B102 메모리 업그레이드, 100Mpts on 4-ch, 200 Mpts on 2 채널, 400 Mpts on 1 채널
- RTO-B103 메모리 업그레이드, 200Mpts on 4-ch, 400 Mpts on 2 채널, 800 Mpts on 1 채널
- RTO-B104 메모리 업그레이드, 400Mpts on 4-ch, 800 Mpts on 2 채널, 800 Mpts on 1 채널
- RTO-B110 메모리 업그레이드, 1 Gpts on 4-ch, 2 Gpts on 2채널, 2 Gpts on 1채널
- RTO-U1 Windows 7 업그레이드 킷
- RTO-B200 Bandwidth 업그레이드 RTO1002 / RTO1004 to 1 GHz bandwidth 교정포함
- RTO-B201 Bandwidth 업그레이드 RTO1002 / RTO1004 to 2 GHz bandwidth 교정포함
- RTO-B202 Bandwidth 업그레이드 RTO1004 to 4 GHz bandwidth 교정포함
- RTO-B203 Bandwidth 업그레이드 RTO1012 / RTO1004 to 2 GHz bandwidth 교정포함
- RTO-B204 Bandwidth 업그레이드 RTO1014 to 4 GHz bandwidth 교정포함
- RTO-B205 Bandwidth 업그레이드 RTO1024 to 4 GHz bandwidth 교정포함
소프트웨어 옵션
- RTO-K1 I²C/SPI 시리얼 트리거링 및 디코딩
- RTO-K2 UART/RS232/422/485 시리얼 트리거링 및 디코딩
- RTO-K3 CAN/LIN 시리얼 트리거링 및 디코딩
- RTO-K4 FlexRay™ 시리얼 트리거링 및 디코딩
- RTO-K5 I²S 시리얼 트리거링 및 디코딩
- RTO-K6 MIL-1553 시리얼 트리거링 및 디코딩
- RTO-K7 ARINC 429 시리얼 트리거링 및 디코딩
- RTO-K8 Ethernet 시리얼 디코딩
- RTO-K9 CAN-FD 시리얼 트리거링 및 디코딩
- RTO-K10 SENT 시리얼 트리거링 및 디코딩
- RTO-K40 MIPI RFFE 트리거링 및 디코딩
- RTO-K42 D-PHY 트리거링 및 디코딩
- RTO-K50 Manchester and NRZ 시리얼 트리거링 및 디코딩
- RTO-K52 8b10b 시리얼 디코딩
- RTO-K55 MDIO 시리얼 트리거링 및 디코딩
- RTO-K60 USB 1.0/1.1/2.0/HSIC 트리거링 및 디코딩
소프트웨어 옵션 - 컴플라이언스 테스트
- RTO-K21 USB 2.0 컴플라이언스 테스트 소프트웨어
- RTO-K22 이더넷 컴플라이언스 테스트 (10/100/1000BaseT)
- RTO-K23 10G 이더넷 컴플라이언스 테스트
- RTO-K24 BroadR-Reach 컴플라이언스
- RTO-K26 MIPI D-PHY 컴플라이언스 테스트
- RTO-K92 eMMC Compliance Test
소프트웨어 옵션 - 분석기능
- RTO-K11 I/Q Software Interface
- RTO-K12 지터 분석
- RTO-K13 Clock Data Recovery
- RTO-K17 High Definition 수직축 분해능 업그레이드 16 bit
- RTO-K19 Zone Trigger 존트리거링
- RTO-K31 전력 분석
- VSE Vector Signal Explorer Software 신호분석
- FS-K10xPC EUTRA/LTE and LTE- Advanced Signal Analysis Software Transmitter
measurements on LTE signals
FS-K100PC / FS-K101PC / FS-K102PC / FS-K103PC / FS-K104PC / FS-K105PC
- FS-K96 OFDM Vector Signal Analysis Software (requires FSPC)
- FS-K96PC OFDM Vector Signal Analysis Software (requires FSPC)
- FS-K112PC NFC (Forum-TS-Analog-v1.0, 2012-07-11) Measurement Software
프로브
RT-ZP10 Passive Probe, 500 MHz, passive, 10 :1, 10 MΩ II 9.5 pF, max. 400 V (RMS)
RT-ZH10 High-voltage probe, 400 MHz, passive, high-voltage, 100:1, 50 MΩ II 7.5 pF, 1 kV (RMS) (CAT II)
RT-ZH11 High-voltage probe, 400 MHz, passive, high-voltage, 1000:1, 50 MΩ II 7.5 pF, 1 kV (RMS) (CAT II)
RT-ZZ80 Passive broadband probe, 8.0 GHz, passive, Z0, 10:1, 500 Ω II 0.3 pF, 20V (RMS)
RT-ZS10E Active single-ended probe 1.0 GHz, active, 1 MΩ II 0.8 pF
RT-ZS10 Active single-ended probe 1.0 GHz, active, 1 MΩ II 0.8 pF, ProbeMeter, micro button
RT-ZS20 Active single-ended probe 1.5 GHz, active, 1 MΩ II 0.8 pF, ProbeMeter, micro button
RT-ZS30 Active single-ended probe 3.0 GHz, active, 1 MΩ II 0.8 pF, ProbeMeter, micro button
RT-ZS60 Active single-ended probe 6.0 GHz, active, 1 MΩ II 0.3 pF, ProbeMeter, micro button
RT-ZD01 High-voltage differential probe 100 MHz, high-voltage, active, differential, 8 MΩ II 3.5 pF, 1 kV(RMS) (CAT III)
RT-ZD10 Active differential probe 1.0 GHz, active, differential, 1 MΩ II 0.6 pF, ProbeMeter, micro button
RT-ZD20 Active differential probe 1.5 GHz, active, differential, 1 MΩ II 0.6 pF, ProbeMeter, micro button
RT-ZD30 Active differential probe 3.0 GHz, active, differential, 1 MΩ II 0.6 pF, ProbeMeter, micro button
RT-ZD40 Active differential probe 4.5 GHz, active, differential, 1 MΩ II 0.4 pF, ProbeMeter, micro button
RT-ZC05B Current probe 2 MHz, AC/DC, 0.01 V/A, 500 A (RMS)
RT-ZC10 Current probe 10 MHz, AC/DC, 0.01 V/A, 150 A (RMS)
RT-ZC10B Current probe 10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), Rohde & Schwarz probe interface
RT-ZC15B Current probe 50 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde&Schwarz probe interface
RT-ZC20 Current probe 100 MHz, AC/DC, 0.1 V/A, 30 A (RMS)
RT-ZC20B Current probe 100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface
RT-ZC30 Current probe 120 MHz, AC/DC, 1 V/A, 5 A (RMS)
프로브 악세서리
- RT-ZA1 Accessory Set for RT-ZP10 passive probe (2.5 mm probe tip)
- RT-ZA2 Spare Accessory Set for RT-ZS10/RT-ZS10E/RT-ZS20/RT-Z
- RT-ZA3 Pin set for RT-ZS10/RT-ZS10E/RT-ZS20/RT-ZS30
- RT-ZA4 Mini Clips
- RT-ZA5 Micro Clips
- RT-ZA6 Lead Set
- RT-ZA7 Pin Set for RT-ZD20/RT-ZD30
- RT-ZA8 Pin Set for RT-ZD40
- RT-ZA9 N(m) Adapter for RT-Zxx oscilloscope probes
for use with signal and spectrum analyzers
- RT-ZA10 SMA Adapter
- RT-ZA13 Probe Power Supply
- RT-ZA15 External Attenuator, 10:1, 2.0 GHz, 1.3 pF, 70 V DC, 46 V AC (peak)
Accessories
- RTO-Z1 Front Cover Protects the RTO oscilloscope front
- RTO-Z3 Soft Case Stores the RTO oscilloscope and accessories
- RTO-Z4 Transit case Protects the RTO oscilloscope and accessories during transport
- RTO-Z5 Probe case Stores active and passive probes and accessories at the back of the oscilloscope
- RT-ZF1 USB 2.0 Test Fixture Set
Test fixture for USB 1.0/1.1/2.0 compliance tests. Supported by RTO-K21 USB compliance test option.
- RT-ZF2 Ethernet Test Fixture
Test fixture for 10/100/1000BASE-T, 10G-BaseT und BroadR-Reach Ethernet. Supported
by the RTO-K22, RTO-K23 and RTO-K24 Ethernet Compliance Test options.
- RT-ZF2C 1000BASE-T Jitter Test Cable
1000Base-T jitter test cable for the R&S Ethernet compliance test solution RTO-K22
- RT-ZF20 Power Deskew Fixture
Deskew fixture for Current and voltage probes. Automatic deskew support by RTO-K31 power option.
