ROHDE & SCHWARZ
RTM3000 시리즈 오실로스코프 (Middle)
주요 스펙
- 대역폭
-
- :100 / 200 / 350 / 500 MHz, 1 GHz
- 샘플링 속도
-
- :5 Gsample/s
- 메모리
-
- :80 Mpts
- ADC 분해능
-
- :10-bit
- 디스플레이
-
- :10.1
만능 문제해결 도구로 제작된 R&S?RTM3000 은 모든 로데슈바르즈 프로브와 연결할 수 있는 로데슈바르즈 프로브 인터페이스에 '10' 으로 상징되는 최신 기능(10비트 ADC, 10배 용량의 메모리, 10.1" 터치스크린)이 적용된 제품입니다. 디스플레이는 동급 최고의 해상도(1280 × 800)와 크기 (10.1")를 자랑하며, 정전식 터치를 지원하여 스마트폰처럼 이용할 수 있습니다. 스크린 터치를 통해 간단하게 팝업 메뉴 를 선택하고, 제스처로 스케일을 조절하며, 파형을 확대/축소 및 이동할 수 있습니다. 10비트 A/D 컨버터는 기존의 8비트 A/D 컨버터에 비해 성능 이 4배 가량 향상되었습니다. 더욱 세부적인 신호와 세밀한 파형을 포착합니다. 모든 채널이 활성화되는 즉시 각 채널에서 40메가샘플의 메 모리 용량을 제공합니다. 인터리브 모드에서는 80메가샘플 로 더욱 긴 신호 시퀀스를 포착할 수 있어 보다 다양한 분석 결과를 얻을 수 있습니다. 로데슈바르즈 프로브 인터페이스는 로데슈바르즈의 모든 프 로빙 솔루션을 이용할 수 있어 어떤 DUT와도 완벽한 연결이 가능합니다. R&S?RTM3000은 단순한 오실로스코프 그 이상의 기능을 제 공합니다. 이 기기에는 로직 분석기, 프로토콜 분석기, 파형 및 패턴 발생기, 디지털 전압계를 비롯하여 주파수 분석, 마 스크 테스트, 긴 데이터 획득을 위한 전용 작동 모드가 내장 되어 있습니다. 또한 모든 유형의 전자 시스템을 쉽게 효율적 으로 디버깅할 수 있어서 최고의 가성비를 자랑합니다.
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
주요사양
- 대역폭 : 100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz
- 샘플링 : 5 Gsample/s
- 메모리 : 80 Msample
- 분해능 : 10 bit ADC
- 디스플레이 : 10.1" 정전식 터치스크린
주요 특징
- 5 in 1 멀티측정 오실로스코프 (오실로스코프, 로직분석기, 프로토콜분석기, 파형/패턴발생기, 디지털볼트미터, 스펙트럼분석)
- 10 bit ADC 수직 분해능
- 80 Msample의 기본 획득 메모리 크기
- 400 Msample의 세그먼트 메모리 (옵션)
- 500 uV/div 의 우수한 민감도
- 주파수 응답분석 (bode plot)
[비교자료] 로데슈바르즈 RTM3000 vs 키사이트 3000T
[비교자료] 로데슈바르즈 RTM3000 vs 르크로이 WaveSurfer3000
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
|
Vertical system | ||
| Number of channels | RTM3002; RTM3004 | 2; 4 |
| Bandwidth (-3 dB) at 50 Ω | RTM3002/3004 (with RTM-B2x2/-B2x3/-B2x5/-B2x10 options) | 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
|
| Rise time (calculated) | RTM3002/3004 (with RTM-B2x2/-B2x3/-B2x5/-B2x10 options) | 3.5 ns, 1.75 ns, 1 ns, 700 ps, 350 ps |
| Input impedance | 50 MΩ ± 1,5% (meas.), 1 MΩ ± 1 % (meas.) || 14 pF ± 1 pF (meas.) | |
| Input sensitivity | max. bandwidth in all ranges | |
| at 1 MΩ | 500 μV/div to 10 V/div | |
| at 50 MΩ | 500 μV/div to 1 V/div | |
| DC gain accuracy | offset and position = 0, maximum operating temperature change of ±5°C after self-alignment | |
| input sensitivity > 5 mV/div | ±1.5 % of full scale | |
| input sensitivity > 5 mV/div | ±2 % of full scale | |
| ADC resolution | 10-bit, up to 16-bit with high resolution decimation | |
| Acquisition system | ||
| Maximum realtime sampling rate | 5 Gsample/s, interleaved | |
| Acquisition memory | standard; | 80 Msample interleaved |
| with RTM-K15 option | 400 Msample segmented memory | |
| Horizontal system | ||
| Timebase range | selectable between 0.5 ns/div and 500 s/div | |
| Trigger system | ||
| Trigger types | standard | edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, line, serial bus, timeout |

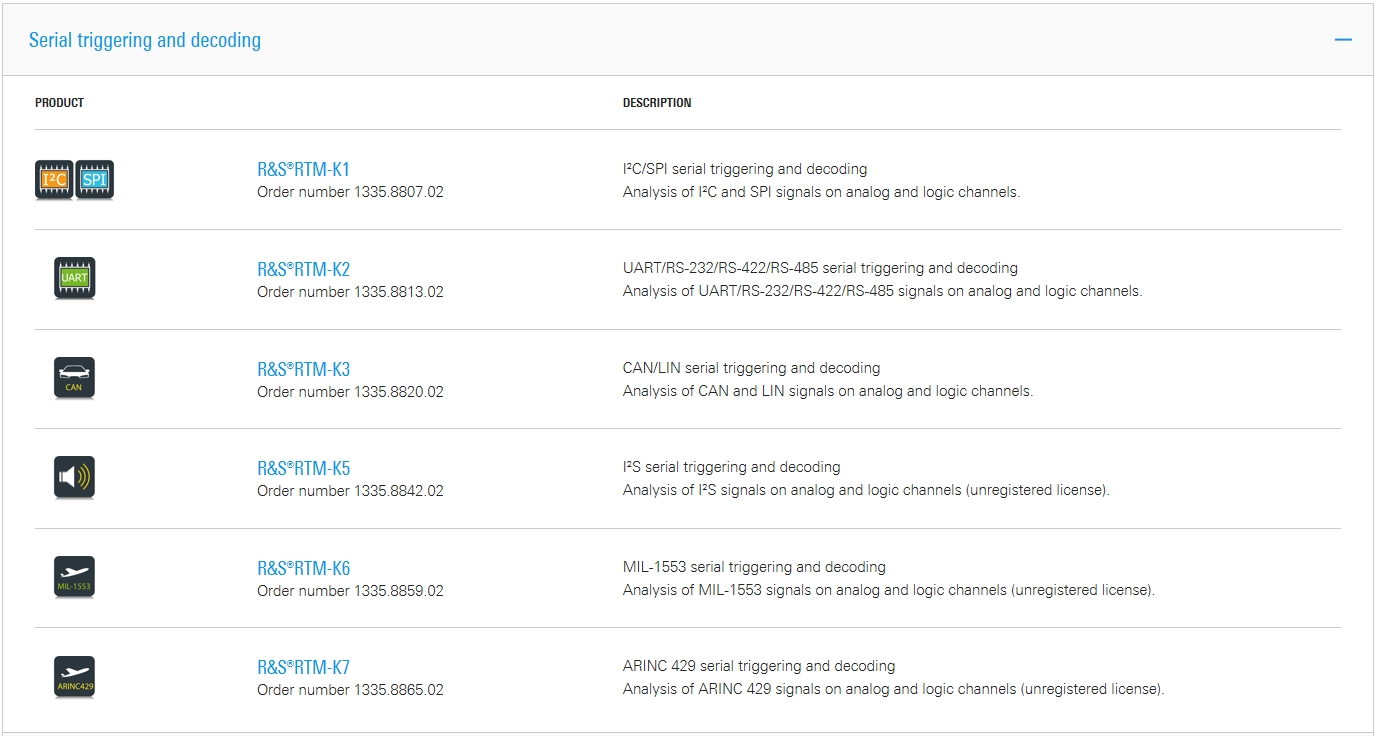

| option | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN,ARINC 429, MIL-STD-1553 | |

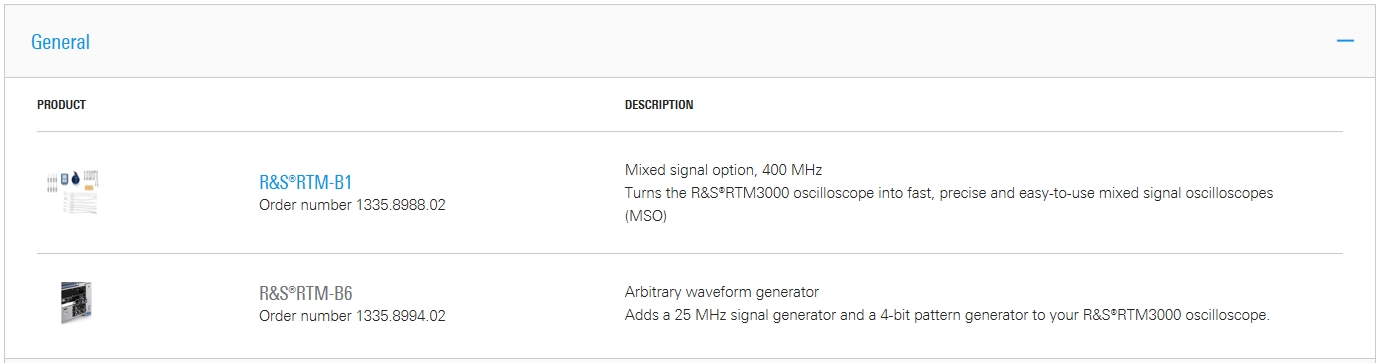

| MSO option | ||
| Digital channels | 16 (2 logic probe) | |
| Sampling rate | 1.25 Gsample/s | |
| Acquisition memory | standard; | 40 Msample (80 Msample interleaved) |
| with RTM-K15 option | 400 Msample segmented memory | |
| Waveform generator option | ||
| Resolution, sample rate | 14-bit, 250 Msample/s | |
| Amplitude | high Z; 50 Ω | 20 mV to 5 V (Vpp); 10 mV to 2.5 V (Vpp) |
| DC offset | high Z; 50 Ω | ±5 V; ±2.5 V |
| Signal forms frequency ranges | sine | 0.1 Hz to 25 MHz |
| pulse/rectangle | 0.1 Hz to 10 MHz | |
| ramp/triangle | 0.1 Hz to 1 MHz | |
| noise | max. 25 MHz | |
| Arbitrary | sampling rate; memory depth | max. 10 Msample/s; 32k points |
| General data | ||
| Screen | 10.1" WXGA TFT color display (1280 × 800 pixel) | |
| Interfaces | USB host with MTP, USB device, LAN, powerful web server for remote display and operation | |
| Audible noise | maximum sound pressure level at a distance of 1.0 m | 28.3 dB(A) |
| Dimensions | W × H × D | 390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
| Weight | 3.3 kg (7.27 lb) | |
