RTA4000 시리즈 오실로스코프 (Advanced)
주요 스펙
- 대역폭
-
- :200MHz / 350MHz / 500MHz / 1GHz
- 샘플링 속도
-
- :5 Gsample/s
- 메모리 깊이
-
- :200 Mpts
- ADC 분해능
-
- :10 bit
- 디스플레이
-
- :10.1
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
RTA4000 시리즈 오실로스코프
- 대역폭 : 200 MHz, 350 MHz, 500 MHz, 1 GHz
- 샘플링 : 5 Gsample/s
- 메모리 : 1 Gpts
- 분해능 : 10 bit (ADC resolution)
- 디스플레이 : 10'1" 정전식 터치스크린
[RTA4000 - 주요기능 및 운용 데모시연 동영상]
[RTA4000 - 터치스크린을 활용한 줌(Zoom) 데모시연 동영상]
[RTA4000 - 전력 측정 데모시연 동영상]

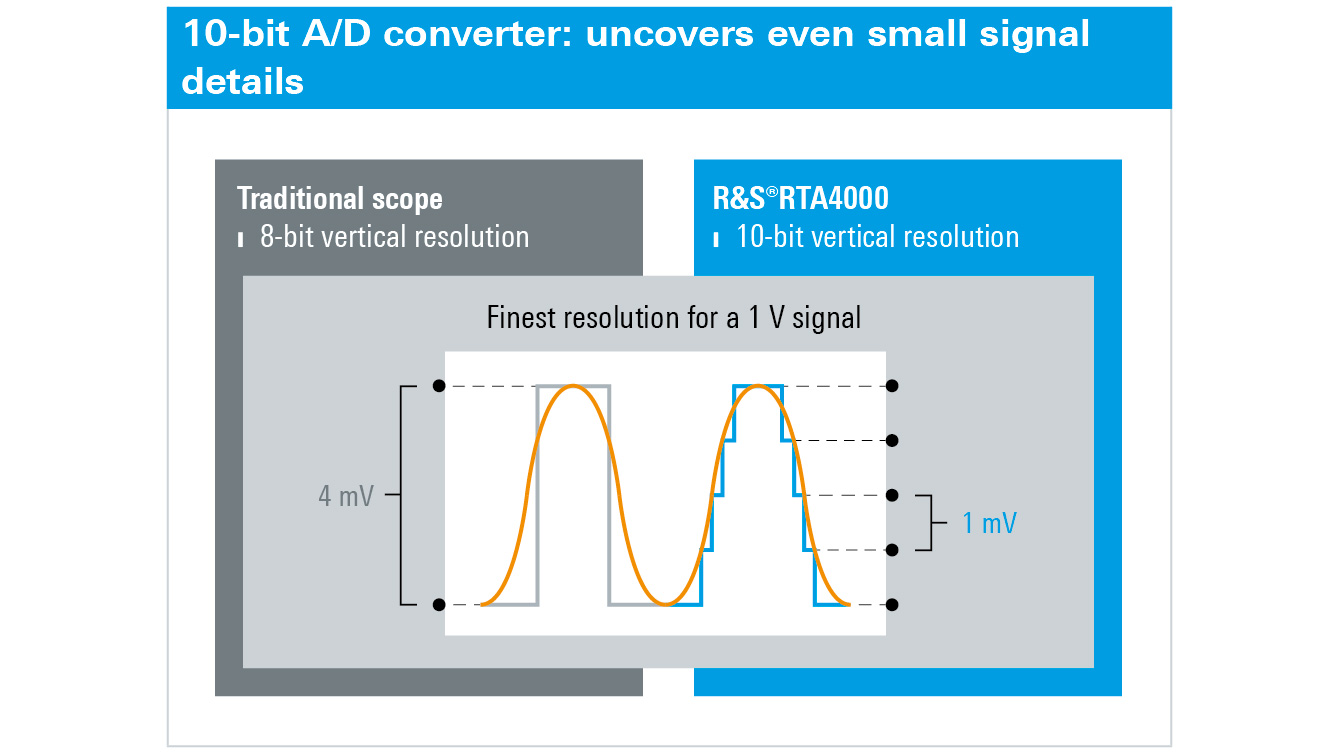

기존 8 bit 오실로스코프 보다 4배 뛰어난 분해능의 10 bit ADC를 탑채하여 신호의 정교함을 극대화하여 디스플레이 합니다.
긴 시간의 파형을 측정할때 사용하는 세그먼트 메모리의 경쟁사 모델과의 비교표
Segmented Memory를 사용하시면 I2C or SPI 같은 신호의 격차가 있는 프로토콜 기반 신호를 수 초 또는 수분에 걸쳐 캡쳐할 수 있습니다.
History mode 에서 최대 Segmented memory를 1000Msample까지 수집 및 측정할 수 있습니다. (업계 최대 사양)
RTA4000시리즈 오실로스코프의 MSO기능인 Login 신호를 측정내용 캡쳐
waveform pattern generator
Digital Multimeter
주파수 도메인 상에서 파워를 측정하는 옵션인 FFT analysis
마스크 테스트
#오실로스코프, #디지털오실로스코프, #?RTA4000시리즈, #로데슈바르즈, #?RTA4K?
RTA4000 시리즈 오실로스코프 사양
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
| Vertical system | ||
| Number of channels | RTA4004 | 4 |
| Bandwidth (-3 dB) | RTA4004 (with RTA-B24x options) | 200 MHz, 350 MHz, 500 MHz, 1 GHz |
| Rise time (calculated) | RTA4004 (with RTA-B24x options) | 5 ns, 3.5 ns, 1.75 ns, 1.15 ns |
| Input sensitivity | max. bandwidth in all ranges | |
| at 1 MΩ | 500 μV/div to 10 V/div | |
| at 50 MΩ | 500 μV/div to 1 V/div | |
| DC gain accuracy | offset and position = 0, maximum operating temperature change of ±5°C after self-alignment | |
| input sensitivity > 5 mV/div | ±1 % of full scale | |
| input sensitivity ≤ 5 mV/div to ≥ 1 mV/div | ±1.5 % of full scale | |
| input sensitivity < 1 mV/div | ±2.5 % of full scale | |
| ADC resolution | 10-bit, up to 16-bit with high resolution decimation | |
| Acquisition system | ||
| Maximum realtime sampling rate | 5 Gsample/s, interleaved | |
| Acquisition memory | 200 Msample, interleaved 1 Gsample segmented memory | |
| Horizontal system | ||
| Timebase range | selectable between 0.5 ns/div and 500 s/div | |
| Trigger system | ||
| Trigger types | standard | edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, line, serial bus |
| option | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S),ARINC 429, MIL-STD-1553 | |
| MSO option | ||
| Digital channels | 16 (2 logic probe) | |
| Sampling rate | 2.5 Gsample/s; 5 Gsample/s, interleaved | |
| Acquisition memory | 10 Msample | |
| Waveform generator option | ||
| Resolution, sample rate | 14-bit, 250 Msample/s | |
| Amplitude | high Z; 50 Ω | 20 mV to 10 V (Vpp); 10 mV to 5 V (Vpp) |
| DC offset | high Z; 50 Ω | ±5 V; ±2.5 V |
| General data | ||
| Screen | 10.1" WXGA TFT color display (1280 × 800 pixel) | |
| Interfaces | USB host with MTP, USB device, LAN, powerful web server for remote display and operation | |
| Audible noise | maximum sound pressure level at a distance of 1.0 m | 28.3 dB(A) |
| Dimensions | W × H × D | 390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
| Weight | 3.3 kg (7.3 lb) | |
RTA4000 시리즈 옵션사항
