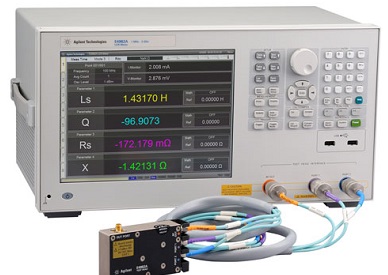

E4982A LCR미터

주요 스펙

주파수 범위 1
  • :1 MHz to 3 GHz (opt.300)
주파수 범위 2
  • :1 MHz to 1 GHz (opt.100)
주파수 범위 3
  • :1 MHz to 500 MHz (opt.050)
정확도
  • :0.8 %
인터페이스
  • :USB, LAN, GPIB
주요 특징 및 사양

주파수
 - 1MHz ~ 3GHz(100kHz 스텝)

측정 시간
 - 고속 측정: 0.9ms(Mode 1), 2.1ms(Mode 2), 3.7ms(Mode 3)

기본 정확도 및 임피던스 범위
 - 0.8%의 기본 정확도와 최고의 측정 반복성 제공
 - 140mΩ ~ 4.8kΩ의 넓은 임피던스 측정 범위

추가 특징
 - 4287A와 호환되는 SCPI 명령 및 핸들러 인터페이스
 - 작은 테스트 헤드(4287A와 크기 동일)
 - 리스트 측정
 - 다기능 PC 연결(GPIB, LAN 및 USB)



내    용

E4982A LCR 미터는 고주파수(1MHz ~ 3GHz)에서의 임피던스 테스트가 필요한 SMD 인덕터 및 EMI 필터 등의 패시브 구성요소
제조를 위한 최상의 성능을 제공합니다.
제조에서뿐만 아니라 E4982A는 리스트 측정과 같은 강력한 기능을 이용한 R&D, 품질 보증에도 활용할 수 있습니다.
주요 특징 및 사양

주파수
 - 1MHz ~ 3GHz (100kHz 스텝)

측정 시간
 - 고속 측정: 0.9ms(Mode 1), 2.1ms(Mode 2), 3.7ms(Mode 3)

기본 정확도 및 임피던스 범위
 - 0.8%의 기본 정확도와 최고의 측정 반복성 제공
 - 140mΩ ~ 4.8kΩ의 넓은 임피던스 측정 범위

추가 특징
 - 4287A와 호환되는 SCPI 명령 및 핸들러 인터페이스
 - 작은 테스트 헤드(4287A와 크기 동일)
 - 리스트 측정
 - 다기능 PC 연결(GPIB, LAN 및 USB)



내    용

E4982A LCR 미터는 고주파수(1MHz ~ 3GHz)에서의 임피던스 테스트가 필요한 SMD 인덕터 및 EMI 필터 등의 패시브 구성요소
제조를 위한 최상의 성능을 제공합니다.
제조에서뿐만 아니라 E4982A는 리스트 측정과 같은 강력한 기능을 이용한 R&D, 품질 보증에도 활용할 수 있습니다.
E4982A-004
Add Working Standard Set

Add Working Standard Set

E4982A-004
This is used to calibrate the E4982A at the handler DUT contacts. It consists of shorting bars, and 51 Ω chip resistors.
상세정보 보기
E4982A-019 Standard Data Storage
E4982A-020
Add Test Fixture Extension Cable Set

Add Test Fixture Extension Cable Set

E4982A-020
This option is for 2 m cable length.
상세정보 보기
E4982A-030 1 MHz to 300 MHz
E4982A-050 1 MHz to 500 MHz
E4982A-100 1 MHz to 1 GHz
E4982A-1A7 Calibration + Uncertainties + Guardbanding
E4982A-1CM Rackmount kit
E4982A-1CN Front handle kit
E4982A-1CP Handle/rack mount kit
E4982A-300 1 MHz to 3 GHz
E4982A-700
16195B Calibration Kit

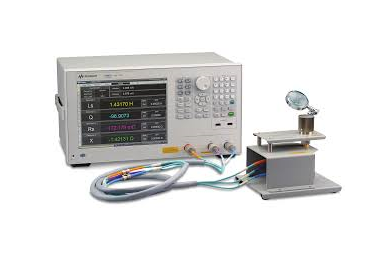

E4982A-710 Test Fixture Stand
E4982A-720 3.5mm to 7mm Coaxial Adapter
E4982A-810 Add keyboard
E4982A-820 Add mouse
E4982A-A6J ANSI Z540-1-1994 Calibration
