N6900A / N7900A 시리즈 DC파워 서플라이

주요 스펙

출력
  • :1000W, 2000W
전압
  • :0~9V 에서 160V, 총 24가지 모델
전류
  • :0~12.5A 에서 200A, 총 24가지 모델
인터페이스
  • :GPIB, USB, LAN, LXI
채널 수
  • :1 채널

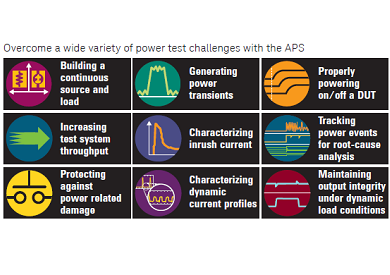

Advanced Power System 제품군으로 전력 테스트 과제 해결
APS(Advanced Power System) 제품군은 키사이트의 독점적 VersaPower 아키텍처가 지원하는 새로운 수준의
전원 공급기 성능을 제공하는 1kW 및 2kW 시스템 DC 전원 공급기로 구성되어 있습니다. APS 제품군은 고급 ATE
(Automated Test Equipment) 전력 테스트 요구를 위한 통합 솔루션에 업계 최고의 사양과 혁신적 기능을 제공하여
가장 까다로운 전력 테스트 과제를 해결하도록 설계되었습니다.

가장 빠르고 정확한 통합 전력 시스템을 제공하는 VersaPower 아키텍처

* 업계 최고의 속도로 테스트 시스템 처리율 가속화
* 정확한 측정으로 DUT의 최신 프로파일 캡처
* 고도로 통합된 기능으로 ATE 개발 시간 및 비용 절약
APS N6900 시리즈 DC 전원 공급기는 고성능이 매우 중요한 ATE 어플리케이션을 위해 설계되었습니다.

APS N7900 시리즈 동적 DC 전원 공급기는 고속 동적 소싱 및 측정이 필요한 ATE 어플리케이션을 위해 설계되었습니다.
제품
최대출력
전압 / 전류
전압 업/다운 프로그래밍 시간
2-quadrant operation
(10% standard, 100% optional)
Output sequencing, adjustable slew rate
Arbitrary waveform generation
N6950A
1000 Watts
9 V / 100A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6951A
1000 Watts
20 V / 50 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6952A
1000 Watts
40 V / 25 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6953A
1000 Watts
60 V / 16.7 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6954A
1000 Watts
80 V / 12.5 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6970A
2000 Watts
9 V / 200 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6971A
2000 Watts
20 V / 100 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6972A
2000 Watts
40 V / 50 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6973A
2000 Watts
60 V / 33 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6974A
2000 Watts
80 V / 25 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6976A
2000 Watts
120 V  / 16.7 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303
N6977A
2000 Watts
160 V / 12.5 A
3 ms / 3 ms
(opt.303 0.5/0.35 MS)
Yes
Yes
Option 303

제품
최대출력
전압 / 전류
전압 업/다운 프로그래밍 시간
2-quadrant operation
(10% standard, 100% optional)
Output sequencing, adjustable slew rate
Arbitrary waveform generation
N7950A
1000 Watts
9 V / 100A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7951A
1000 Watts
20 V / 50 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7952A
1000 Watts
40 V / 25 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7953A
1000 Watts
60 V / 16.7 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7954A
1000 Watts
80 V / 12.5 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7970A
2000 Watts
9 V / 200 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7971A
2000 Watts
20 V / 100 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7972A
2000 Watts
40 V / 50 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7973A
2000 Watts
60 V / 33 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N974A
2000 Watts
80 V / 25 A
0.5 ms / 0.35 ms
Yes
Yes
Yes
N7976A
2000 Watts
120 V  / 16.7 A
500 us / 0.35 ms
Yes
Yes
Yes
N7977A
2000 Watts
160 V / 12.5 A
500 us / 0.35 ms
Yes
Yes
Yes

N6952A-1A7 Calibration + Uncertainties + Guardbanding
N6952A-301 Accuracy package
N6952A-302 Measurement package
N6952A-303 ARBs and speed enhancement package
N6952A-760 Output disconnect and polarity reversal relays
N6952A-UK6 Commercial calibration certificate with test data
BV0003A
BenchVue Power Supply Pro Software License
N7907A
Advanced Power System ? Rack Mount Kit
N7908A

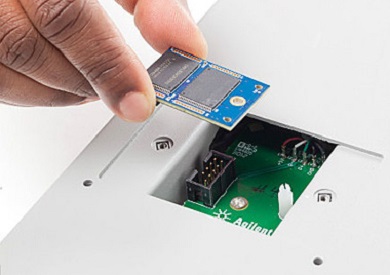

Advanced Power System ? Black Box Recorder
N7909A
Advanced Power System ? Power Dissipater Unit, 1000 W


N7952A-1A7 Calibration + Uncertainties + Guardbanding
N7952A-UK6 Commercial calibration certificate with test data

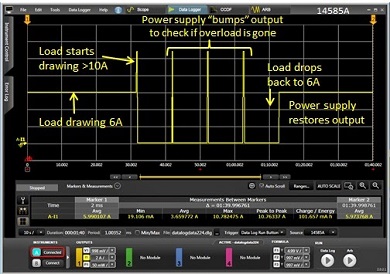

14585A Control and Analysis Software for Advanced Power Supplies
BV0003A
BenchVue Power Supply Pro Software License
N7907A
Advanced Power System ? Rack Mount Kit
N7908A
Advanced Power System ? Black Box Recorder
N7909A
Advanced Power System ? Power Dissipater Unit, 1000 W
