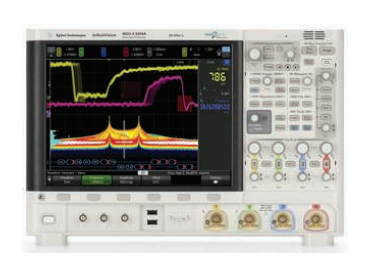

6000X 시리즈 오실로스코프 (New)
InfiniiVision 6000 X-시리즈 오실로스코프는 경제성과 성능을 결합하여 휴대용 고성능 오실로스코프 제품의 새로운 기준을 설정합니다.
이들 오실로스코프는 대역폭, 시각화 기능, 통합 기능 및 유연성이 모두 지원되는 익숙한 임베디드 OS 사용자 인터페이스의 휴대용 패키지를
저렴한 가격으로 이용하고 싶어하는 가장 까다로운 엔지니어들을 위해 설계되었습니다.

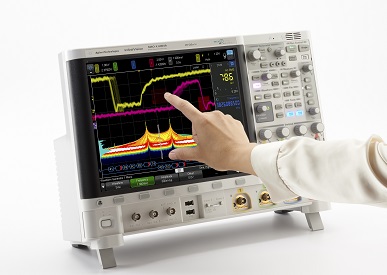

업계 최대의 12.1인치 정전식 터치 스크린과 멀티터치 및 음성 제어 기능이 함께 제공되는 InfiniiVision 6000 X-시리즈의 간편한 사용법에
깜짝 놀라실 것입니다. “터치 전용으로 설계”된 이 시리즈는 스코프 셋업 시간을 줄여주기 때문에 설계와 테스트에 더 많은 시간을 투자할 수
있으며, 관심 신호 주변에 상자를 그리기만 하면 혁신적인 InfiniiScan Zone 터치 트리거 기능을 통해 스코프가 트리거를 생성합니다.
또한 6000 X-시리즈는 초당 45만 회라는 초고속 파형 업데이트 속도로 새로운 시각화 표준을 설정하기 때문에 설계에 더욱 강한 확신을
심어줍니다. 표준 세그먼트 메모리, 히스토그램, 색상 등급은 더 깊은 통찰력을 제공하며 옵션 지터와 실시간 eye 다이어그램은 신호 무결성
성능을 시각화합니다.
모든 6000X-시리즈 오실로스코프는 채널당 1개의 프로브를 기본으로 제공합니다.
주요 특징 및 사양
새로운 대역폭 표준
- 1mV/div에서 115uVrms 노이즈 플로어(1GHz)
- 표준 하드웨어 대역폭 한계 제어
- 6인치(15cm)에 불과한 깊이, 무게 15lbs(6.8kg)
- 1mV/div에서 115uVrms 노이즈 플로어(1GHz)
- 표준 하드웨어 대역폭 한계 제어
- 6인치(15cm)에 불과한 깊이, 무게 15lbs(6.8kg)
새로운 시각화 표준
- 초당 45만 회가 넘는 파형 업데이트 속도

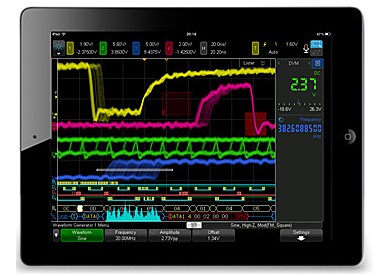

- 하드웨어 기반 InfiniiScan Zone 터치 트리거의 12.1인치 정전식 멀티터치 스크린
- 표준 히스토그램 및 색상 등급

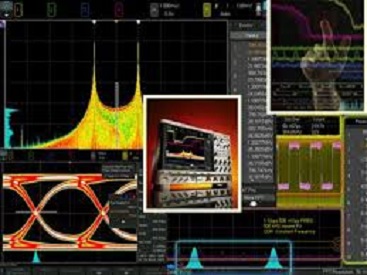

- 옵션 지터 및 실시간 eye 다이어그램 분석
새로운 통합 표준
- 6-in-1 계측기로 보다 많은 작업 수행:
오실로스코프, 16개 디지털 채널(MSO 모델), 시리얼 프로토콜 트리거링 및 디코딩, 통합 듀얼 채널 펑션/임의 파형 발생기, 통합 10디지트 카운터 및 토탈라이저
- 대역폭을 포함해 완전히 업그레이드 가능
- 대역폭을 포함해 완전히 업그레이드 가능
|
모델 |
대역폭 |
샘플링 |
채널 수 |
메모리 |
|
MSOX6004A |
1GHz. 2.5GHz 4GHz, 6GHz
업그레이드 가능 |
20 GSa/s(최대) |
4 아날로그 + 16 디지털 |
4 Mpts |
|
MSOX6002A |
1GHz. 2.5GHz 4GHz, 6GHz
업그레이드 가능
|
20 GSa/s(최대) |
2 아날로그 + 16 디지털 |
4 Mpts |
|
DSOX6004A |
1GHz. 2.5GHz 4GHz, 6GHz
업그레이드 가능
|
20 GSa/s(최대) |
4개 아날로그 채널 |
4 Mpts |
|
DSOX6002A |
1GHz. 2.5GHz 4GHz, 6GHz
업그레이드 가능
|
20 GSa/s(최대) |
2 아날로그 |
4 Mpts |
| DSOX6004-BDL | Software application bundle license for 6000 X-Series, installed fixed perpetual license |
| DSOX6AERO |
MIL-STD 1553 and ARINC 429 serial triggering and analysis, fixed perpetual license |
| DSOX6APPBNDL |
SW application bundle license for 6000 X-Series |
| DSOX6AUDIO |
Audio serial triggering and analysis (I2S), fixed perpetual license |
| DSOX6AUTO |
Automotive serial triggering and analysis (CAN/LIN),, fixed perpetual license |
| DSOX6B10T252BW |
Bandwidth upgrade,1.0 GHz to 2.5 GHz, 2 channel, fixed perpetual license |
| DSOX6B10T402BW |
Bandwidth upgrade,1.0 GHz to 4.0 GHz, 2 channel, fixed perpetual license |
| DSOX6B10T602BW |
Bandwidth upgrade,1.0 GHz to 6.0 GHz, 2 channel, fixed perpetual license |
| DSOX6COMP |
Computer serial triggering and analysis (RS232/UART), fixed perpetual license |
| DSOX6EMBD |
Embedded serial triggering and analysis (I2C, SPI), fixed perpetual license |
| DSOX6FLEX |
FlexRay serial triggering and analysis, fixed perpetual license |
| DSOX6FPGAX |
FPGA dynamic probe option for Xilinx, fixed perpetual license |
| DSOX6JITTER |
Jitter analysis and clock recovery, fixed perpetual license |
| DSOX6MASK |
Mask limit testing,, fixed perpetual license |
| DSOX6PWR |
Power analysis application, fixed perpetual license |
| DSOX6SENSOR |
Single Edge Nibble Transmission (SENT) trigger and decode, fixed perpetual license |
| DSOX6USBFL |
USB 2.0 Full/Low Speed serial decode and triggering, fixed perpetual license |
| DSOX6USBSQ |
USB 2.0 pre-compliance test analysis software, fixed perpetual license |
| DSOX6VID |
Enhanced video/TV application package, fixed perpetual license |
| DSOX6WAVEGEN2 |
Dual channel wavegen 20 MHz AWG , fixed perpetual license |
| DSOXDVMCTR |
Integrated Digital Voltmeter and 10 digit counter, fixed perpetual license |
| DSOXEDK |
Education and Training Kit for 2000, 3000, 4000 and 6000 X-Series Oscilloscopes, fixed perpetual license |
