입력 부분 시스템
| ||
입력 채널 수
|
2-채널 모델
|
2 채널 + 1 디지털 멀티미터/데이터로거
|
4-채널 모델
| 4 채널
| |
최대 입력 전압 |
BNC 입력
|
CAT IV 300 V (RMS), 424 V (Vp)
|
RT-ZI10 or RT-ZI11 프로브 사용 시
|
CAT IV 600 V, CAT III 1000 V
| |
Offset range
|
+/-200 V
| |
|
수집 및 시간대역 시스템
| ||
샘플링 속도
|
1 / 2 / 4 channels active
|
5 / 2.5 / 1.25 Gsample/s |
수집 메모리
|
1 / 2 / 4 channels active
| 500 / 250 / 125 ksample / channel
|
실시간 업데이트 속도
|
max.
|
50 000 waveforms/s |
타임베이스
|
1 ns/div to 500 s/div
| |
|
로직 분석 기능 (MSO)(옵션: RTH-B1)
| ||
입력채널 / 메모리 깊이
|
8 logic channels / 125 kSample | |
대역폭 / 샘플링 속도
|
250 MHz / 1.25 GSample/s | |
|
디지털 트리거 시스템
| ||
트리거 모드
|
auto, normal, single
| |
트리거 종류
|
Advanced trigger types optional (RTH-K19)
|
14 trigger types
|
|
자동 측정 능력
| ||
자동 측정
|
33 가지 자동 측정 항목
| |
|
마스크 테스트
| ||
Mask definition
|
Tolerance tube
| |
Actions on violation
|
none, beep, stop
| |
|
프로토콜 분석 및 디코드
| ||
Supported Protocols
|
(Optional: RTH-K1, RTH-K2)
|
I2C, SPI, UART/RS-232/RS-422/RS-485 |
|
데이터로거
| ||
데이터 수집 채널 수
|
4
| |
측정 속도
|
1/2/5 measurements/s
| |
메모리
|
2 Msample per logging channel
| |
|
디지털 볼트미터 / 멀티미터
| ||
분해능
|
2-채널 (디지털 멀티미터)
|
10,000 counts |
4-채널 (디지털 볼트미터)
|
999 counts
| |
전압 및 전류
|
전류프로브 및 션트저항 사용시
|
DC, AC, AC+DC
|
온도
|
PT100 온도센서 사용
| |
저항, 도통, 다이오드테스트,
|
2-채널 모델만 가능
| |
|
General data
| ||
사이즈
|
W x H x D
|
201 mm x 293 mm x 74 mm (7.91 in x 11.54 in x 2.91 in)
|
무게
|
베터리 포함
|
2.4 kg (5.3 lb) (nom.)
|
IP rating
|
IP51, in line with IEC 60529
| |
화면
|
7.0" LC TFT 800 x 480 color display | |
인터페이스
|
USB host, USB device, LAN, Wireless LAN (optional)
| |
02) 6264.1921
HOME > 제조사별 >
RTH 시리즈 오실로스코프
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com

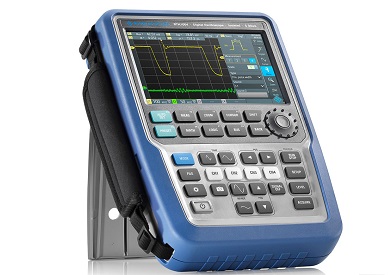

RTH 시리즈 휴대용 오실로스코프
주요사양
▼ 대역폭 : 60 MHz / 100 MHz / 200 MHz / 350 MHz / 500 MHz (동종업계 유일)
▼ 샘플링 : 5 Gsample/s (동종업계 최대)
▼ 분해능 : 10 bit ADC (동종업계 최대)
▼ 업데이트속도 : 50,000 wfm/s (동종업계 최대)
▼ 각 채널마다 Isolation.
▼ 7인치 정전식 터치 스크린 / 키패드 운용 (동종업계 최대)
- 전체 오실로스코프 조작을 터치패널과 키패드로 운용
- 7인치 컬러디스플레이 장착으로 가시성 확대
- 다기능 휠로 여러 파라미터 조정
- 장갑을 끼고 있어도 쉽게 운용할수 있도록 큰 버튼 장착
▼ 뛰어난 인터페이스
- Wireless LAN과 웹 베이스 이더넷을 이용한 리모트 컨트롤 및 빠른 데이터 접속
- MicroSD card 와 USB device/host 지원
- 원터치로 빠르게 문서 저장
- 4 시간 이상 사용가능한 베터리 용량
▼ 5 in 1 종합 측정 : 1개의 오실로스코프 장비에 5개의 계측기가 통합.
+ 오실로스코프
+ 로직분석기
+ 프로토콜 분석기
+ 데이터로거
+ 디지털멀티미터
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
RTH 시리즈 오실로스코프 사양
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com

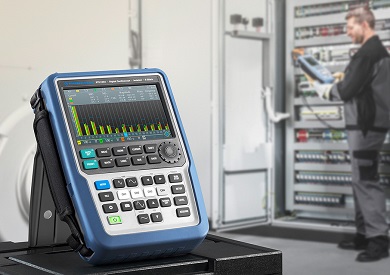

Scope Rider Handheld Digital Oscilloscope RTH
Lab performance in a rugged and portable design
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com
대역폭 업그레이드
- RTH-B221 Upgrade of RTH1002 oscilloscopes to 100 MHz bandwidth
- RTH-B222 Upgrade of RTH1002 oscilloscopes to 200 MHz bandwidth
- RTH-B223 Upgrade of RTH1002 oscilloscopes to 350 MHz bandwidth
- RTH-B224 Upgrade of RTH1002 oscilloscopes to 500 MHz bandwidth
- RTH-B241 Upgrade of RTH1004 oscilloscopes to 100 MHz bandwidth
- RTH-B242 Upgrade of RTH1004 oscilloscopes to 200 MHz bandwidth
- RTH-B243 Upgrade of RTH1004 oscilloscopes to 350 MHz bandwidth
- RTH-B244 Upgrade of RTH1004 oscilloscopes to 500 MHz bandwidth
하드웨어 및 소프트웨어 옵션
- RTH-B1 Mixed Signal Upgrade for non-MSO models, 250 MHz
- RTH-K1 I²C/SPI Triggering and Decoding
- RTH-K2 UART/RS-232/RS-422/RS-485 Serial Triggering and Decoding
- RTH-K15 History and Segmented Memory
- RTH-K19 Advanced Trigger
- RTH-K200 Wireless Lan, all countries except US and Canada
- RTH-K200US Wireless Lan, for US and Canada, only
- RTH-K201 Web Interface Remote Control
프로브
- RT-ZI10 Passive Probe, 500 MHz, isolated, 10:1, 10 MΩ, 12 pF, 600 V CAT IV, 1000 V CAT III
- RT-ZI11 Passive Probe, 500 MHz, isolated, 100:1, 100 MΩ, 4.6 pF, 600 V CAT IV, 1000 V CAT III, (3540 V CAT I)
- HZO50 AC/DC current probe 30 A, DC to 100 kHz
- HZO51 AC/DC current probe 1000 A, DC to 20 kHz
- RT-ZA20 Accessory Replacement Set for RT-ZI10 and RT-ZI11
- RT-ZA21 Accessory Extension Set for RT-ZI10 and RT-ZI11
- RT-ZA22 Safety Test Leads, red and black, silicone, 600 V CAT IV
- HZ812 Temperature probe for: HM8012, HM8112-3, HM8112-S, (PT100 -50°C...400°C) 2-wire
기타 악세서리
- HA-Z220 Carrying Bag soft carrying bag
- HA-Z210 Spare LAN Cable
- HA-Z211 Spare USB Cable
- RTH-Z4 Hard Shell Protective Carrying Case
- HA-Z302 Car Adapter for cigarette lighter The car adapter is suitable for both the instrument and the
HA-Z303 external battery charges Reduces instrument rating to CAT III 300 V / CAT II 600 V during charging.
- HA-Z303 Battery Charger for HA-Z306 The battery charger is to be used for charging an additional battery outside the instrument.
The internal battery is charged by the instrument itself.
- HA-Z306 Lithium Ion Battery Pack, 6.4 Ah
- RT-ZA14 Spare Power Supply for Scope Rider Handheld Digital Oscilloscope incl. power plugs for EU, GB, US
