4000X 시리즈 오실로스코프 (New)
주요 스펙
- Bandwidth
-
- :200 MHz / 350MHz / 500 MHz / 1 GHz / 1.5 GHz
- Sampling rate
-
- :5 Gsample/s
- Memory
-
- :4 Mpts
- Vertical Resolution
-
- :1 mV/div to 5 V/div
- Display
-
- :12.1 인치 터치스크린 (정전식)

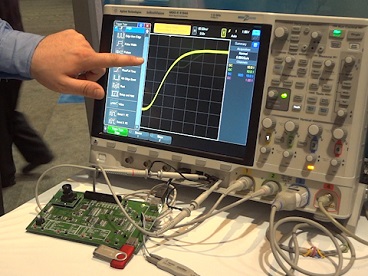

InfiniiVision 4000 X-시리즈는 12.1인치 대화면 정전식 터치 스크린을 통해 놀라울 정도로 손쉽게 사용할 수 있습니다.
“터치식”으로 설계되어 스코프의 설정, 설계 및 테스트 시간을 줄일 수 있습니다. 4000 X-시리즈에서는 혁신적인
InfiniiScan Zone 터치 트리거 기능으로 관심 신호 주위에 박스를 그려서 매우 간단하게 트리거할 수 있습니다.
이상 이벤트나 대용량 이벤트는 디버그하기 가장 까다로운 부분입니다. 4000 X-시리즈의 MegaZoom IV 스마트
메모리 기술을 사용하면 업계 최고 수준인 초당 1백만 개의 파형 업데이트 속도를 통해 신호 동작을 보다 확실히
파악할 수 있습니다. 4000 X-시리즈는 여러분의 설계에 더 많은 확신을 갖게 해줍니다.
주요 특징 및 사양
1. 빠른 업데이트 속도 :
- 초당 1백만 개의 파형 업데이트 속도
- Mega Zoom IV의 완벽한 스마트 메모리기술
- 기본 옵션인 세그먼트 메모리
2. 높은 유용성 :
- 업계 최대 크기의 12.1인치 정전식 터치 스크린 디스플레이
- 터치식 인터페이스
- 혁신적인 InfiniiScan Zone 터치 트리거
3. 뛰어난 통합 능력 : 5개의 계측기를 1대에 통합. 대역폭을 비롯한 완벽한 업그레이드
- 오실로스코프
- 로직분석기 (MSO)
- 시리얼 프로토콜 분석기, USB 포함
- 2 채널 펑션/임의파형 발생기, 20 MHz 내장
- 3 디지트 전압및 5 디지트 주파수 카운터 측정
|
모 델 |
대역폭 |
샘플링 |
메모리 |
채널 수 |
로직 채널 |
TOUCH SCREEN |
|
DSOX4022A |
200 MHz |
5 GSa/s |
4 Mpts |
2 |
N/A |
YES |
|
DSOX4024A |
200 MHz |
5 GSa/s |
4 Mpts |
4 |
N/A |
YES |
|
DSOX4032A |
350 MHz |
5 GSa/s |
4 Mpts |
2 |
N/A |
YES |
|
DSOX4034A |
350 MHz |
5 GSa/s |
4 Mpts |
4 |
N/A |
YES |
|
DSOX4052A |
500 MHz |
5 GSa/s |
4 Mpts |
2 |
N/A |
YES |
|
DSOX4054A |
500 MHz |
5 GSa/s |
4 Mpts |
4 |
N/A |
YES |
|
DSOX4104A |
1 GHz |
5 GSa/s |
4 Mpts |
4 |
N/A |
YES |
|
DSOX4154A |
1.5 GHz |
5 GSa/s |
4 Mpts |
4 |
N/A |
YES |
|
MSOX4022A |
200 MHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
MSOX4024A |
200 MHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
MSOX4032A |
350 MHz |
5 GSa/s |
4 Mpts |
2 |
16 |
YES |
|
MSOX4034A |
350 MHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
MSOX4052A |
500 MHz |
5 GSa/s |
4 Mpts |
2 |
16 |
YES |
|
MSOX4054A |
500 MHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
MSOX4104A |
1 GHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
MSOX4154A |
1.5 GHz |
5 GSa/s |
4 Mpts |
4 |
16 |
YES |
|
33503A |
BenchLink 파형 빌더 프로 소프트웨어 |
 |
|
64997A |
키사이트 스펙트럼 비주얼라이저(ASV) 소프트웨어 |
 |
|
89601B |
- 89600 VSA 소프트웨어 |
|
|
DSOX4AERO |
4000 X-시리즈 오실로스코프용 A/D 시리얼 트리거링 및 분석(MIL-STD 1553/ARINC 429) |
|
|
DSOX4APPBNDL |
InfiniiVision 4000 X-시리즈 오실로스코프용 어플리케이션 번들 |
|
|
DSOX4AUDIO |
InfiniiVision 4000 X-시리즈 오실로스코프의 오디오 시리얼 트리거링 및 분석(I²S) |
|
|
DSOX4AUTO |
InfiniiVision 4000 X-시리즈 오실로스코프의 자동차 시리얼 트리거링 및 분석(CAN, LIN) |
|
|
DSOX4COMP |
InfiniiVision 4000 X-시리즈 오실로스코프의 컴퓨터 시리얼 트리거링 및 분석(RS232/UART) |
|
|
DSOX4EMBD |
InfiniiVision 4000 X-시리즈 오실로스코프의 임베디드 시리얼 트리거링 및 분석(I²C, SPI) |
|
|
DSOX4FLEX |
InfiniiVision 4000 X-시리즈 오실로스코프용 FlexRay 트리거링 및 분석 |
|
|
DSOX4FPGAX |
InfiniiVision 4000 X-시리즈 오실로스코프의 Xilinx용 FPGA 동적 프로브 옵션 |
|
|
DSOX4MASK |
InfiniiVision 4000 X-시리즈 오실로스코프용 마스크 한계 테스트 어플리케이션 |
|
|
DSOX4PWR |
InfiniiVision 4000 X-시리즈 오실로스코프의 전력 측정 |
|
|
DSOX4USBFL |
InfiniiVision 4000 X-시리즈 오실로스코프용 저속/전속 USB 2.0 트리거링 및 분석 |
|
|
DSOX4USBH |
InfiniiVision 4000 X-시리즈 오실로스코프용 고속 USB 2.0 트리거링 및 분석 |
|
|
DSOX4USBSQ |
USB 2.0 Signal Quality Test Option for InfiniiVision 4000 X-Series Oscilloscopes |
|
|
DSOX4VID |
InfiniiVision 4000 X-시리즈 오실로스코프용 비디오 트리거링 및 분석 어플리케이션 |
|
|
DSOX4WAVEGEN2 |
4000 X-시리즈 오실로스코프용 WaveGen 내장 펑션 및 임의 파형 발생기 |
|
|
DSOXDVM |
InfiniiVision X- 시리즈 오실로스코프의 DSOXDVM 통합 디지털 전합계(DVM) 옵션 |
|
|
DSOXEDK |
InfiniiVision 2000, 3000, 4000 및 6000 X-시리즈 오실로스코프용 교육자 교육 키트 |
|
|
DSOXPERFMSO |
InfiniiVision X-시리즈 오실로스코프 MSO 업그레이드 |
|
|
N2733B |
Soft Carrying Case |
|
|
N2763A |
Rack Mount Kit for the 4000 X-Series Oscilloscopes |
|
|
N2894A |
Passive Probe, 10:1, 700 MHz, 1.3m |
|
|
N6456A |
Rack Mount Kit for the InfiniiVision 2000 and 3000 X-Series oscilloscope |
|
|
N8900A |
InfiniiView오실로스코프 분석 소프트웨어 |
|
