| Electrical specifications | ||
| Number of output channels | 1/2 | |
| Total output power | max. 60 W/120 W | |
| Maximum output power per channel | 60 W | |
| Output voltage per channel | 0 V to 20 V | |
| Maximum output current per channel | ≤ 6 V: 6 A | |
| > 6 V: 3 A | ||
| Voltage ripple and noise (20 Hz to 20 MHz) | < 500 ?V (RMS) | |
| < 2 mV (peak-to-peak) (meas.) | ||
| Current ripple and noise (20 Hz to 20 MHz) | < 1 mA (RMS) (meas.) | |
| Load recovery time*1) | < 30 ?s | |
| Programming resolution | Voltage | 1 mV |
| Current | 0,1 mA | |
| Output measurements | ||
| Measurement functions | voltage, current, power, energy | |
| Readback resolution | Voltage | 10 ?V |
| Current | 10 ?A | |
| Readback accuracy (± (% of output + offset)) | Voltage | < 0.02% + 2 mV |
| Current | < 0.05% + 250 ?A | |
| Special functions | ||
| Measurement functions | voltage, current, power, energy | |
| Protection functions | OVP, OCP, OPP, OTP | |
| FuseLink function | ● | |
| Fuse delay at power-up | ● | |
| Sense function | ● | |
| Sink mode | ● | |
| Output sequencing | ● | |
| Trigger input/output | ● | |
| Arbitrary function | ● (QuickArb) | |
| Analog/modulation interface | ? | |
| Data logging | ● | |
| Display and interfaces | ||
| Display | TFT 5" 800 pixel x 480 pixel WVGA touch | |

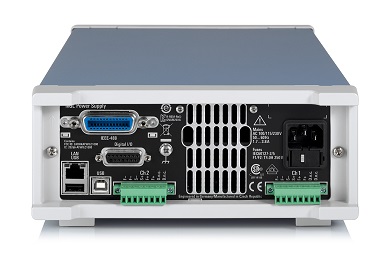

| Rear panel connections | connector block with 4 lines per channel | |
| Remote control interfaces | standard: USB, LAN | |
| optional: Wirless LAN, IEEE-488 (GPIB) | ||
| General data | ||
| Dimensions (W × H × D) | 222 × 97 × 436 mm | |
| Weight | 7.1 kg/7.3 kg | |
| Rack installation | R&S?HZN96 option | |
| *1) 10% to 90% load change within a band of ± 20 mV of set voltage. | ||
02) 6264.1921
HOME > 제조사별 >
NGL200 시리즈 파워서플라이
주요 스펙
- 최대 출력전압
-
- :0 V to 20 V
- 최대 출력전류
-
- :0 A to 6 A
- 리플 / 노이즈
-
- :<500 uVrms / <1 mArms
- 응답속도
-
- :<30 uS
- 인터페이스
-
- :USB, LAN, GPIB
[비교자료] 로데슈바르즈 NGL200 vs 키슬리 2280S.pdf
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com

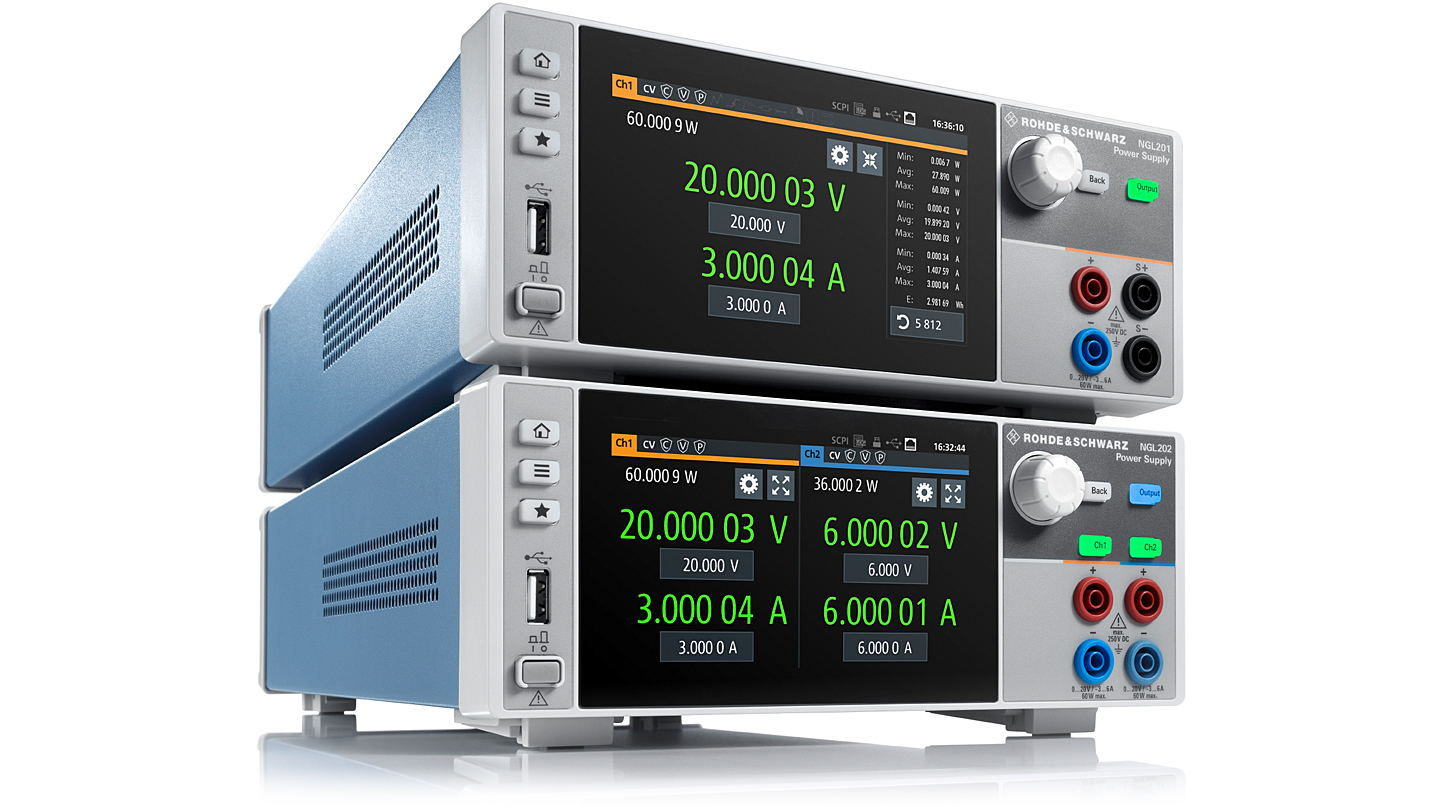

NGL2000 파워서플라이 - 고정밀 소스 및 싱크
NGL200 파워 서플라이 시리즈는 높은 정확성과 신속한 리커버리 속도로 까다로운 어플리케이션에 이상적입니다.
2-quadrant 구조는 배터리 및 부하를 시뮬레이션하기위한 소스 및 싱크 역할을 모두 수행 할 수있게합니다.
짧은 복구 시간은 이동 통신 장치가 슬립 모드에서 전송 모드로 전환 할 때 발생하는 빠른로드 변경을 처리 할 수있게합니다.

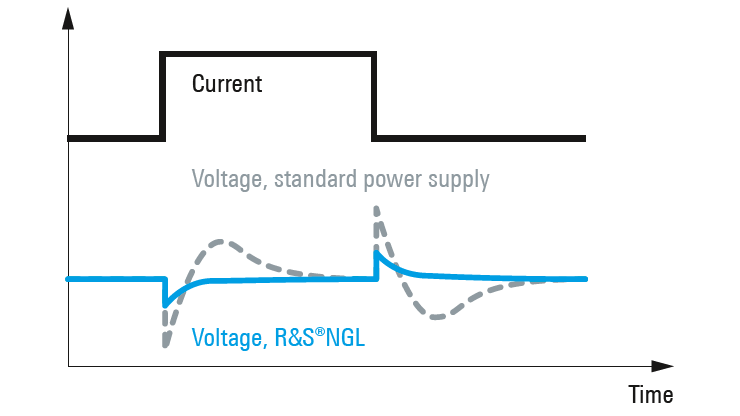

매우 빠른 리커버리 속도
- 파워서플라이는 대개 오버슛에 의한 급경한 부하변동과 느린 리커버리 속도에 응답합니다.
로데슈바르즈는 파워서플라이에 최적화된 제어 회로를 개발하여 NGL200에 탑재한 결과
30 us 시간의 엄청난 속도를 달성하게 되었습니다.
소스 및 싱크 작동
? - NGL200 2-quadrant 전원공급기는 자동으로 전원모드에서 부하모드로 전환됩니다.

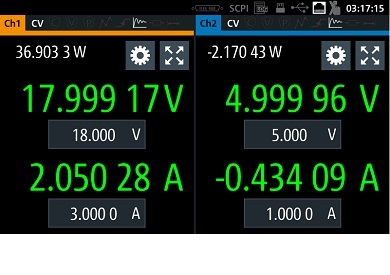

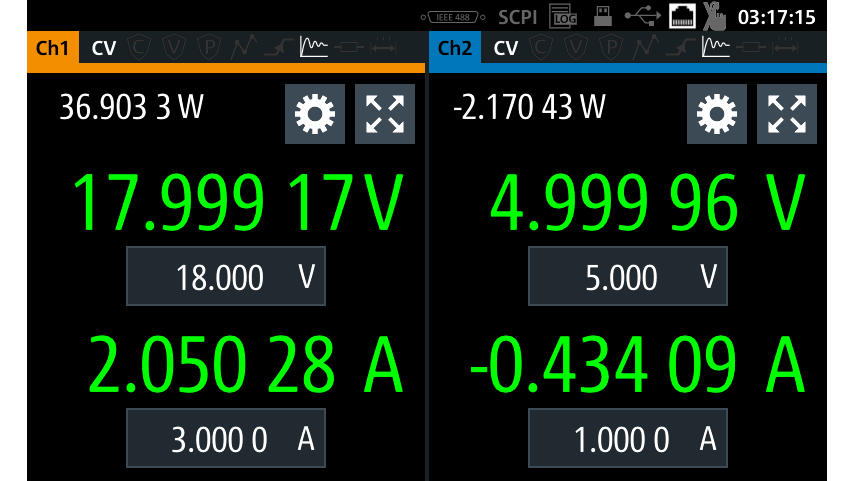

그와 동시에 널2는 부하로 작동됩니다. 아래는 네거티브 전류로 표시된 데모사진입니다.
구매, 기술, 렌탈 문의 이성종 과장 010-4812-3482 / sjlee3482@gmail.com

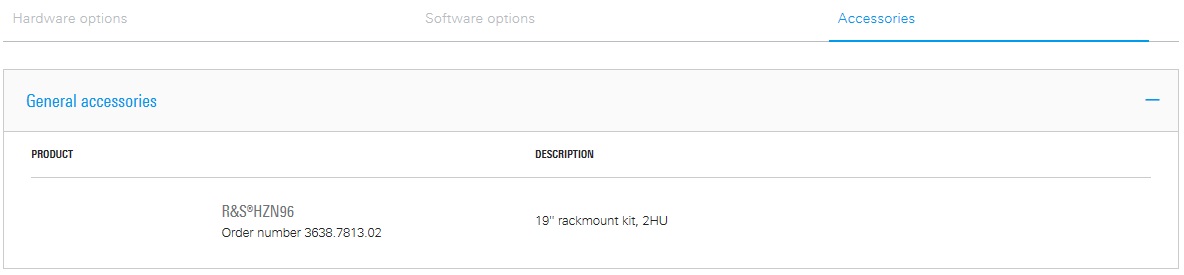

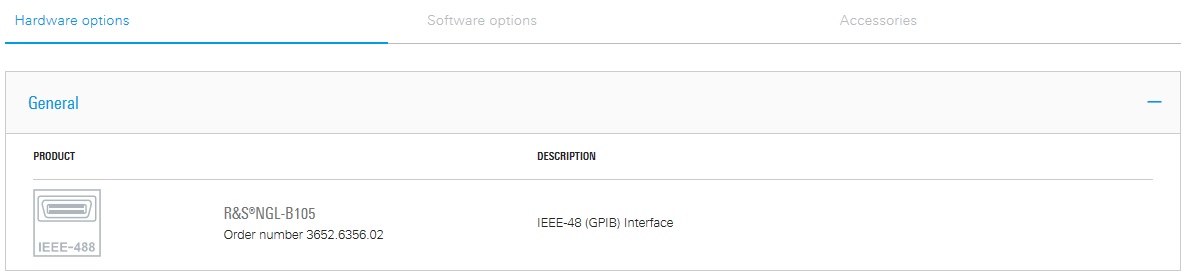

NGL200 시리즈 파워서플라이 (하드웨어, 소프트웨어, 악세서리 옵션)
