HM8118 (LCR 미터)

주요 스펙

주파수 범위
  • :20 Hz to 200 kHz
기본 정확도
  • :0.05%
측정 항목
  • : L, C, R, |Z|, X, |Y|, G, B, D, Q, Φ, ?, M, N
DC bias
  • :0 to 5 V / 0 mA to 200 mA
인터페이스
  • :RS-232, USB, GPIB

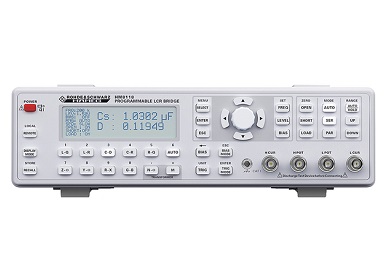

로데슈바르즈 HM8118 LCR bridge/meter (LCR미터)

주요 사양
 - 측정 범위 : 20 Hz ~ 200 kHz (69 단계)
 - 기본 정확도 : 0.05 %
 - 측정 속도 : 최대 12 개 값 / 초
 - 회로 유형의 자동 또는 수동 선택 (직렬, 병렬)
 - 측정 기능 : L, C, R, | Z |, X, | Y |, G, B, D, Q, Φ, Δ, M, N
 - 변압기 측정 : 상호 인덕턴스 및 비율
               내부 : 0V ~ 5V / 0mA ~ 200mA (분해능 : 10mV / 1mA)
               외부 : 0V ~ 40V (바이어스 전압 전용)
 - 원격 제어용 RS-232 / USB 듀얼 인터페이스, 선택적으로 IEEE-488 (GPIB)
 - 팬이없는 디자인

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

로데슈바르즈 HM8118 LCR bridge/meter (LCR미터)

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

주요 사양
 - 측정 범위 : 20 Hz ~ 200 kHz (69 단계)
 - 기본 정확도 : 0.05 %
 - 측정 속도 : 최대 12 개 값 / 초
 - 회로 유형의 자동 또는 수동 선택 (직렬, 병렬)
 - 측정 기능 : L, C, R, | Z |, X, | Y |, G, B, D, Q, Φ, Δ, M, N
 - 변압기 측정 : 상호 인덕턴스 및 비율
               내부 : 0V ~ 5V / 0mA ~ 200mA (분해능 : 10mV / 1mA)
               외부 : 0V ~ 40V (바이어스 전압 전용)
 - 원격 제어용 RS-232 / USB 듀얼 인터페이스, 선택적으로 IEEE-488 (GPIB)
 - 팬이없는 디자인
Base Unit

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

Hardware options
  • HO118 Order No. 3594.6224.02
    Binning interface

    for HM8118, 8 BIN, installation ex factory recommended, otherwise warranty seal broken





  • HO820
    USB/RS-232 Interface

    for Series 8100, included in delivery





  • HO880 Order No. 3594.3748.02
    IEEE-488 (GPIB) Interface







Accessories
  • HZ42 Order No. 3622.3207.02
    19" Rack Adapter, 2 HU

    for R&S?HMP2020/HMP2030





  • HZ72 Order No. 3594.4296.02
    GPIB cable, 2 m, 90° angled, stackable







  • HZ181 Order No. 3622.1827.00
    4-terminal test fixture incl. shorting plate for HM8118







  • HZ184 Order No. 3622.1833.00
    4-terminal Kelvin test cable for HM8118

    included in delivery





  • HZ186 Order No. 3622.1840.00
    4-terminal transformer test cable for HM8118







  • HZ188 Order No. 3622.1862.00
    4 Terminal SMD Component Test Fixture

    included in delivery
