| FPL1000 Specifications | ||
| Frequency | ||
| Frequency range | 5 kHz to 3 GHz | |
| Aging per year | 1 × 10-6 | |
| with FPL1-B4 option | 1 × 10-7 | |
| Frequency resolution | 0.01 Hz | |
| Bandwidth | ||
| Resolution bandwidth (-3 dB) | sweep filters | 100 kHz to 10 MHz in 1/2/3/5 sequence |
| FFT filters | 1 Hz to 50 kHz in 1/2/3/5 sequence | |
| I/Q demodulation bandwidth | 10 MHz | |
| with FPL1-B40 option | 40 MHz | |
| Displayed average noise level (DANL) | ||
| RF preamplifier off | 5 MHz ≤ f < 2 GHz | ?152 dBm (typ.) |
| RF preamplifier on (option FPL1-B22) | 10 MHz ≤ f < 2 GHz | ?167 dBm (typ.) |
| Intermodulation | ||
| 1 dB compression of input mixer | +7 dBm (nom.) | |
| third-order intercept point (TOI) 300 MHz ≤ fin < 3 GHz | +20 dBm (typ.) | |
| Phase noise | f = 1 GHz, 10 kHz frequency offset | -108 dBc (1 Hz) (typ.) |
| Total measurement uncertainty | 1 MHz ≤ f < 3 GHz | 0.5 dB |
02) 6264.1921
HOME > 제조사별 >
FPL1000

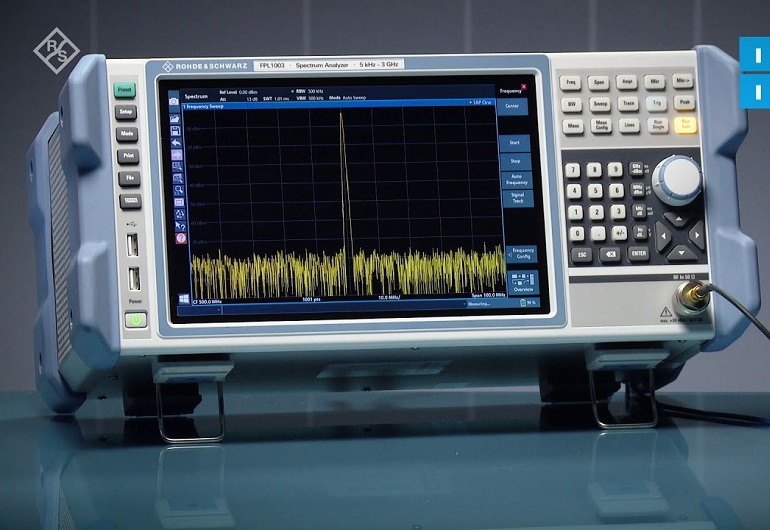

FPL1000 스펙트럼 분석기
FPL1000 스펙트럼 분석기는 측정을 빠르고 간단하게 합니다. 직관적인 터치스크린을 사용하여 조작이 쉽고, 간단합니다. 견고한 RF 성능, 경량 및 소형 메인프레임을 갖춘 FPL1000은 벤치 탑 계측기의 기능과 휴대용 계측기의 휴대성을 모두 지원합니다. RF연구실에서 FPL1000은 오실로스코프 또는 멀티미터만큼이나 중요합니다. 다양한 측정 작업을 위한 단일 측정장비입니다. 그것은 스펙트럼 분석뿐만 아니라 전력 센서 및 아날로그 및 디지털 변조 신호의 분석을 통한 고정밀 전력 측정을 지원합니다.
구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com
주요사양
- 주파수 범위 : 5 kHz ~ 3 GHz
- SSB 위상 잡음 : 10kHz 오프셋에서 -108dBc (1Hz) (1GHz 반송파)
- DANL : 10 MHz ~ 2 GHz에서 167 dBm
- 소형 바디로 가벼움
- 배터리 또는 12 / 24 V DC 작동 (옵션)
- 파워 센서와 함께 사용 (옵션)
- 40 MHz 분석 대역폭 (옵션)
- 아날로그 및 디지털 신호 분석 (옵션)
특징 및 장점
(1) 여러 어플리케이션을 위한 하나의 장비
- 스펙트럼 분석
- 신호 분석

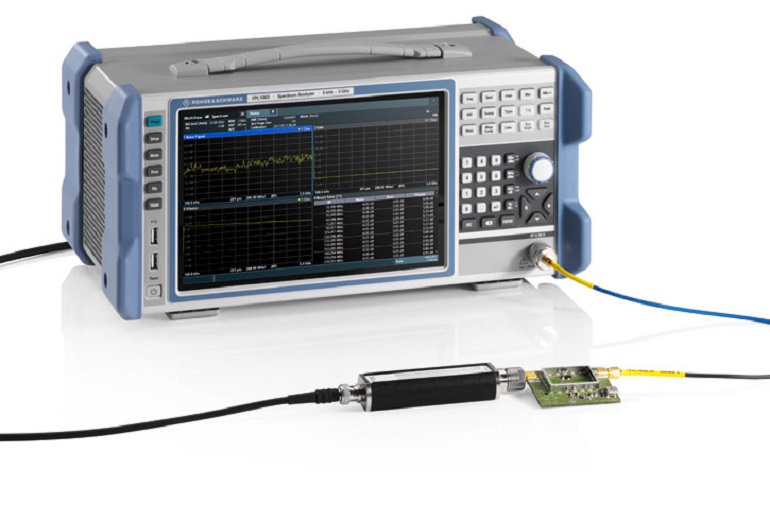

- 전력 센서로 전력 측정
(2) 견고한 RF 성능
- 낮은 스퓨리어스 응답
- 낮은 평균 소음 수준 (DANL) 표시
- 신호 분석 대역폭 40 MHz
- 낮은 수준의 측정 불확도
- 낮은 위상 잡음으로 정확한 스펙트럼 측정
(3) 직관적 인 사용자 인터페이스
- 고해상도 디스플레이
- 다 지점 터치 스크린
- 유연한 결과 배열 및 MultiView
- 툴바
- 조용한 작동
(4) 완전히 휴대 가능
- 배터리 팩 및 12/24 V 전원 공급 장치
- 운반용 가방 및 숄더 하네스
- 저전력 소비
구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com
FPL1000 스펙트럼 분석기 사양 (Specifications)
구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com
구매, 기술, 렌탈 문의 이성종 과장 / 010-4812-3482 / sjlee3482@gmail.com
Experience high performance wherever you take it
Options
- FPL1-B4 OCXO Accurate Reference Frequency
- FPL1-B5 Additional Interfaces
- FPL1-B10 GPIB Interface
- FPL1-B19 Second Hard Disk (SSD)
- FPL1-B22 RF Preamplifier
- FPL1-B25 1 dB Steps for Electronic Attenuator
- FPL1-B30 DC Power Supply for 12/24 V supply
- FPL1-B31 Li-Ion Battery Pack
- FPL1-B40 40 MHz Analysis Bandwidth
Software Options
- FPL1-K7 AM/FM/φM Analog Modulation Analysis
- FPL1-K9 Measurements with NRP Power Sensors
- FPL1-K30 Noise Figure Measurements
- VSE-K106 EUTRA/LTE NB-IOT LTE narrowband IoT analysis
Recommended Extras
- FPL1-Z1 Protective Hard Cover
- FPL1-Z2 Transport Bag, transparent cover
- FPL1-Z3 Carrying vest holster
- FPL1-Z4 Spare battery pack
- FPL1-Z5 Anti-glare film
- FSV-B34 Charger for R&S?FSV-B32 lithium-ion battery pack
- FPL1-Z6 Rack mount kit
- RAM Matching Pad 50/75 Ω bidirectional,
0 Hz to 2.7 GHz, N (f)/N (m) connectors, load capacity 2 W, L section
- RAZ Matching Pad 50/75 Ω, series resistor 25 Ω,
0 Hz to 2.7 GHz
- RBU100 High-Power Attenuator, 100 W,
0 Hz to 2 GHz
- RBU50 High-Power Attenuator, 50 W, 0 Hz to 2 GHz
- RDL50 High-Power Attenuator, 50 W, 0 Hz to 6 GHz, 20 dB
- RT-ZA9 N(m) Adapter for RT-Zxx oscilloscope
probes for use with signal and spectrum analyzers
- PCK IEC/IEEE-Bus Cables,
1m or 2 m, The cables are highly screened for low radiated interference.
- FSE-Z4 DC Block, 10 kHz to 18 GHz
