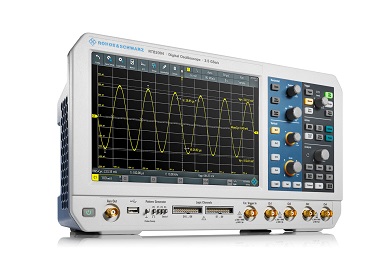

RTB 2000 시리즈 오실로스코프 (Basic)

주요 스펙

대역폭
  • :70 MHz / 100 MHz / 200 MHz / 300 MHz
샘플링 속도
  • :2.5 Gsample/s
메모리 깊이
  • :20 Mpts
업데이트 속도
  • :50,000 wfms/s
디스플레이
  • :10.1 inch WXGA TFT (1280 x 800)
클릭하시면 비교자료를 보실수 있습니다. ↘
　

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

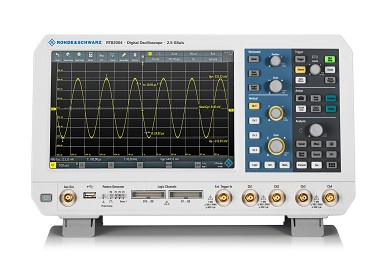

RTB2000 시리즈 오실로스코프

10배 이상 더 자세한 신호 측정

10 bit 분해능, 10 Msample 메모리, 10.1" 터치스크린 등의 최신기술과 스마트한 작동 컨셉이 결합된
RTB2000시리즈 디지털 오실로스코프는 대학연구실, 개발과정의 임베디드 설계문제를 해결하려는
엔지니어팀, 생산 및 서비스 부서에서 완벽한 성능을 자랑합니다.



 모델명

대역폭

채널 수

샘플링 속도

메모리

가격

(2019.03 / VAT별도)

 RTB2002

 70 MHz

 2

  2.5 Gsample/s

 20 Msample

1,587,500

 RTB2004

 70 MHz

 4

  2.5 Gsample/s

 20 Msample

 2,413,000

 RTB2K-102

 100 MHz

 2

  2.5 Gsample/s

 20 Msample

 1,993,900

 RTB2K-104

 100 MHz

 4

  2.5 Gsample/s

 20 Msample

 2,863,800

 RTB2K-202

 200 MHz

 2

  2.5 Gsample/s

 20 Msample

 2,806,700

 RTB2K-204

 200 MHz

 4

  2.5 Gsample/s

 20 Msample

 3,460,700

 RTB2K-302

 300 MHz

 2

  2.5 Gsample/s

 20 Msample

 3,765,500

 RTB2K-304

 300 MHz

 4

  2.5 Gsample/s

 20 Msample

 4,660,800










8 bit 와 10 bit ADC 의 분해능 차이

[RNS] RTB 이미지 - 012.jpg






모든 대역폭의 보다 많은 신호 포착

 - 기본 20 Mpts 메모리 (interleaved)
 - 세그먼트 메모리 : 160 Mpts 메모리와 히스토리 기능 (자동저장)
 - 항상 빠른 샘플링 유지


[RNS] RTB 이미지 - 011.jpg







10.1 인치 초고화질 정전식 터치스크린과 제스쳐 지원

 - 동급 최고사양의 10.1 인치 초고화질 정전식 터치스크린
 - 스마트폰처럼 터치하여 사용
 - 중요한 툴의 빠른 접근성
[RNS] RTB 이미지 - 013.jpg




교육기관에서도 적합한 RTB2000 시리즈

 - 5 -in-1으로 오실로스코프 + 신호발생기 + 로직분석기 + 멀티미터 + 로직분석기 등 공간 및 예산 절감효과!
[RNS] RTB 이미지 - 014.jpg

RTB2000 시리즈 오실로스코프 사양

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com



Vertical system

Number of channels



RTB2002 ; RTB2004



2; 4



Bandwidth (-3dB) at 50Ω



RTB2002/2004 (with RTB-B21x, RTB-B22x and RTB-B23x options)



70 MHz, 100 MHz, 200 MHz, 300 MHz



Rise time (calculated)



RTB2002/2004 (with RTB-B21x, RTB-B22x and RTB-B23x options)



5 ns, 3.5 ns, 1.75 ns, 1.15 ns



Input impedance


1 MΩ ± 2% with 19 pF ± 2?pF (meas.)

input sensitivity



max. bandwidth in all ranges



1 mV/div to 5 V/div



DC gain accuracy



offset and position = 0, maximum operating temperature change of ±5°C after self-alignment




 input sensitivity > 5 mV/div ± 1.5% of full scale

 input sensitivity ≤ 5 mV/div ± 2% of full scale
ADC resolution
10-bit, up to 16-bit with high resolution decimation

Acquisition system

Maximum realtime sampling rate



2.5 Gsample/s, interleaved


Acquisition memory



standard; with RTB-K15 option



 20 Msample, interleaved;
160 Msample segmented memory


Horizontal system

Timebase range









selectable between 1 ns/div and 500 s/div




Trigger system

Trigger types



standard



edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV?1080p), pattern, line, serial bus



option



I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN




Analysis and measurement functions

QuickMeas



 at the push of a button, measurement values arecontinuously written onto the waveform

peak-to-peak voltage, pos. peak, neg. peak, rise time, falltime, mean value, RMS value, time, period, frequency



Waveform mathematics



addition, subtraction, multiplication, division, FFT





MSO option

Digital channels



16 (2 logic probes)


Sampling rate



1.25 Gsample/s



Acquisition memory



10 Msample





Waveform generator

Resolution, sample rate



14-bit, 250 Msample/s


Amplitude



high-Z; 50Ω



20 mV to 5 V (Vpp); 10 mV to 2.5 V (Vpp)



7

high-Z; 50Ω



±2.5V; ±1.25V



Signal forms frequency ranges sine

0.1 Hz to 25 MHz



pulse/rectangle



0.1 Hz to 10 MHz



ramp/triangle



0.1 Hz to 1 MHz



noise



max. 25 MHz



Arbitrary





sampling rate; memory depth





max. 10 Msample/s; 16 kpoints






General data

Screen



10.1" WXGA TFT color display (1280 × 800 pixel)


Interfaces



USB host with MTP, USB device, LAN, powerful web server for remote display and operation



Audible noise



maximum sound pressure level at a distance of 1.0 m



28.3 dB(A)



Dimensions



W × H × D



390 mm × 220 mm × 152 mm


(15.4 in × 8.66 in × 5.98 in)



Weight



2.5 kg (5.5 lb)



베이스 유닛
R&S RTB2000 Digital Oscilloscopes


구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com


대역폭 업그레이드 (bandwidth upgrade)

 - RTB-B221       Upgrade of RTB2002 oscilloscopeto 100 MHz bandwidth

 - RTB-B222       Upgrade of RTB2002 oscilloscopes to 200 MHz bandwidth

 - RTB-B223       Upgrade of RTB2002 oscilloscopesto 300 MHz bandwidth

 - RTB-B241       Upgrade of RTB2004 oscilloscopes to 100 MHz bandwidth

 - RTB-B242       Upgrade of RTB2004 oscilloscopes to 200 MHz bandwidth

 - RTB-B243       Upgrade of RTB2004 oscilloscopes to 300 MHz bandwidth



소프트웨어 옵션

 - RTB-B1         Mixed Signal Upgrade for non-MSO models

 - RTB-B6         Arbitrary Waveform Generator

 - RTB-PK1       Application Package (-K1, -K2, -K3, -K15)

 - RTB-K1         I² C/SPI Serial Triggering and Decoding

 - RTB-K2         UART/RS-232/RS-422/RS-485 Serial Triggering and Decoding

 - RTB-K3         CAN/LIN Serial Triggering and Decoding

 - RTB-K15       History and Segmented Memory



Probes

 - RT-ZP03        Passive Probe
                         300 MHz / 10 MHz, passive, 10:1 / 1:1, 10 MΩ/1 MΩ, 5 mm tip, no probe detection

 - RT-ZP05        Passive Probe
                         500 MHz, passive, 10:1, 10 MΩ, 5 mm tip

 - RTM-ZP10     Passive Probe
                         500 MHz, passive, 10:1, 10 MΩ, max. 400 V (RMS)

 - RT-ZP1X        Passive Probe
                         38 MHz, passiv, 1:1, 1 MΩ, 39 pF, 55 V (RMS), CAT II


High-voltage probes
 - RT-ZH03       High-voltage probe
                         250 MHz, 100:1, 100 MΩ, 850 V (RMS)

                         400 MHz, passive, high-voltage, 100:1, 50 MΩ, 1 kV (RMS) (CAT II)

                         400 MHz, passive, high-voltage, 1000:1, 50 MΩ, 1 kV (RMS) (CAT II)



Current probes

 - RT-ZC02       Current probe
                         20 kHz, AC/DC, 0.01 and 0.001 V/A, +/-200 A and +/-2000 A

 - RT-ZC03       Current probe
                         100 kHz, AC/DC, 0.1 V/A, 30 A

 - RT-ZC10       Current probe
                        10 MHz, AC/DC, 0.01 V/A, 150 A (RMS)

 - RT-ZC20       Current probe
                        100 MHz, AC/DC, 0.1 V/A, 30 A (RMS)

 - RT-ZC30       Current probe
                        120 MHz, AC/DC, 1 V/A, 5 A (RMS)


Probe accessories

 - RT-ZA13         Probe Power Supply



Active differential probes

 - RT-ZD01         High-voltage differential probe
                           100 MHz, high-voltage, active, differential, 8 MΩ, 1 kV (RMS) (CAT III)
 - RT-ZD02         High-voltage differential probe
                           200 MHz, 10:1, BNC interface, ±20 V

Accessories

 - RTB-Z1                   Front Cover
 - RTB-Z3                   Soft Bag
 - ZZA-RTB2K              Rackmount Kit
