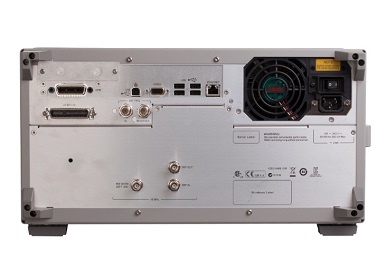

E4990A 임피던스 분석기

주요 스펙

주파수 범위

:20 Hz to 10, 20, 30, 50, 120 MHz

정확도

:± 0.08%

측정 파라미터

:|Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Complex Z, Complex Y, Vac, Iac, Vdc, Idc

임피던스측정 범위

:25mΩ ~ 40MΩ

인터페이스

:GPIB, LAN, USB

데이터시트

설명 Description
사양 Specification
옵션 Option

주요 특징 및 사양

- 다섯 가지 주파수 옵션, 20Hz ~ 10/20/30/50/120MHz, 업그레이드 가능

- ±0.08%(일반 ±0.045%)의 기본 임피던스 측정 정확도

- 25mΩ ~ 40MΩ의 넓은 임피던스 측정 범위(10% 측정 정확도 범위)

- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Complex Z, Complex Y, Vac, Iac, Vdc, Idc

- 내장형 DC 바이어스 범위: 0V ~ ±40V, 0A ~ ±100mA

- 향상된 측정 스피드 옵션 (옵션 001. 10M/20M/30M/50M 옵션만 해당)

- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스

- 데이터 분석 기능: 동등 회로 분석, 한계선 테스트

내 용

E4990A 임피던스 분석기의 주파수 범위는 20Hz ~ 120MHz입니다. E4990A는 40V 내장형 DC 바이어스 소스를 통해 넓은 임피던스 범위에 걸쳐 업계 최고의 0.045%(일반) 기본 정확도를 제공합니다. 동등 회로 분석 기능은 일곱 개의 멀티 파라미터 모델을 지원하며 자체적인 구성요소 동등 파라미터 값을 시뮬레이션하도록 돕습니다.

다섯 가지 주파수 옵션(20Hz ~ 10/20/30/50/120MHz)과 주파수 업그레이드를 통해 최근의 투자액에 가장 적절한 옵션을 선택할 수 있습니다.

With the option 001, enhanced measurement speed option, the low-frequency (10M/20M/30M/50M) models of the E4990A are as fast as the flagship 120-MHz E4990A model. It’s suitable to reduce overall cost-of -test for accurate evaluation like resonators or inductors or incoming inspection where many points per device or many DUTs measurements are required.

E4990A는 간단하고 신뢰할 수 있는 측정을 수행하도록 설계된 광범위한 테스트 액세서리를 지원합니다.

R&D 팀이거나 QA 또는 검사 팀에 상관 없이, E4990A는 전자 구성요소, 반도체 디바이스 및 재료의 특성을 분석하고 평가하기 위한 이상적인 솔루션입니다.

어플리케이션 예제:

- 패시브 구성요소: 커패시터, 인덕터, 페라이트 비드, 저항기, 변압기 또는 크리스털/세라믹 공진기의 임피던스 측정

- 반도체 구성요소: 버랙터 다이오드의 C-V 특성 분석. 다이오드, 트랜지스터, 앰프 또는 MEMS의 임피던스 평가

- 다른 구성요소: 인쇄회로기판에서 구성요소 임피던스 평가

- 유전 물질: 플라스틱, 세라믹, 인쇄회로기판의 유전율 및 손실 탄젠트 평가

- 자성 재료: 페라이트, 비결정질의 투과도 및 손실 탄젠트 평가.
