34980A 데이터수집장치

주요 스펙

슬롯

:8 slot (최대 8개의 모듈 사용)

디지트

:6.5 digit

최대 전압 측정

:300 V

최대 전류 측정

:1 A

인터페이스

:GPIB, LAN, USB, RS-232

데이터시트

설명 Description
사양 Specification
옵션 Option

주요 특징 및 사양

특 징

- LXI C형과 호환

- 내장형 6.5디지트 DMM(옵션)을 갖춘 8슬롯 메인프레임

- -DC ~ 20GHz 스위칭, 디지털 I/O, D/A 컨버터, 카운터/토탈라이저 중에서 선택할 수 있는 19개의 플러그인 모듈

- 단일 프레임에 최대 560개의 2와이어 멀티플렉서 채널 또는 1024개의 2와이어 매트릭스 교차점 장착

- 표준 케이블, 착탈식 터미널 블록 또는 대량 상호연결 솔루션

내 용

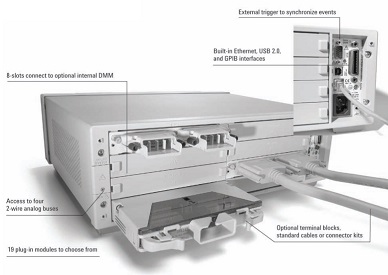

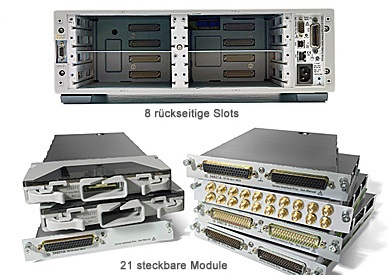

키사이트 34980A는 내장형 6.5디지트 DMM 옵션을 포함한 8슬롯 메인프레임입니다. 하나의 컴팩트한 고성능 모듈형 플랫폼에서 DC에서 20GHz로의 스위칭, 카운터/토탈라이저, 패턴 기능이 지원되는 디지털 I/O, D/A 컨버터를 포함한 광범위한 기능을 제공하는 19개의 플러그인 모듈 중에서 선택하십시오. 모듈에 대한 자세한 정보는 다음 제품 비교를 참조하십시오.

프로그래밍 없이도 고속 데이터 로깅을 제공하는 신형 BenchLink Data Logger 소프트웨어를 참조하십시오. 이 소프트웨어는 데이터 수집 및 분석을 쉽게 해주는 Windows? 기반 어플리케이션입니다. 또한 무료 평가판 버전 다운로드에 대한 정보도 얻으십시오.
34980A용 BenchLink Data Logger

모듈 - 제품 비교

34980A는 그래픽 웹 인터페이스, 표준 커넥터, 컴퓨터 표준 I/O 및 표준 계측기 드라이버를 통해 자동화 테스트 또는 데이터 수집 어플리케이션에 쉽게 통합됩니다.

- LXI Compliant 호환

- 통합 6.5디지트 DMM 옵션이 지원되는 8슬롯 메인프레임

- 19개의 플러그인 모듈 선택 가능- DC에서 20GHz로의 스위칭, 디지털 I/O, D/A 컨버터, 카운터/토탈라이저

- 단일 메인프레임에서 최대 560개의 2와이어 멀티플렉서 채널 또는 1024개의 2와이어 매트릭스 크로스 포인트 지원

- PC에 표준 USB, 이더넷 및 GPIB 연결

- 그래픽 웹 인터페이스

- 표준 케이블, 착탈식 터미널 블록 또는 대량 상호연결 솔루션

- 가장 일반적인 프로그램 환경을 위한 표준 드라이버

- 쉬운 데이터 수집 및 분석을 위한 BenchLink Data Logger 소프트웨어 옵션

제품	유형	주된 기능
34980A	메인프레임	내장형 6.5디지트 DMM(옵션)을 갖춘 8슬롯 메인프레임
34921A	메인프레임	40채널 전기자 멀티플렉서
34922A	모듈	70채널 전기자 멀티플렉서
34923A	모듈	40/80채널 리드 멀티플렉서
34924A	모듈	70채널 리드 멀티플렉서
34925A	모듈	40/80채널 광 절연 FET 멀티플렉서
34931A	모듈	4x8 전기자(Armature) 매트릭스
34932A	모듈	이중 4x16 전기자 매트릭스
34933A	모듈	이중/4중 4x8 리드 멀티플렉서
34937A	모듈	32채널 Form C/Form A 범용 스위치
34938A	모듈	20채널 5A Form A
34941A	모듈	4중 1x4 50옴 3GHz 멀티플렉서 모듈
34942A	모듈	4중 1x4 75옴 1.5GHz 멀티플렉서 모듈
34945A	모듈	스위치/감쇠기 드라이버
34946A	모듈	이중 1x2 SPDT 종단 마이크로웨이브 스위치 모듈
34947A	모듈	3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈
34950A	모듈	메모리와 카운터가 장착된 34980A용 64비트 디지털 I/O
34951A	모듈	파형 메모리가 있는 34980A용 4채널 D/A 컨버터
34952A	모듈	32비트 DIO, 2채널 D/A 및 토탈라이저가 있는 34980A용 다기능 모듈
34959A	모듈	브레드보드 모듈

34980A-001	Mainframe without internal 6.5 digit DMM
34980A-A6J	ANSI Z540-1-1994 Calibration
34980A-ABA	English printed manual set included
34980A-DMM	Add internal 6.5 Digit DMM
34307A	열전쌍 키트 열전쌍 키트 34307A J타입 열전쌍 10개 길이 180cm(72in.) 상세정보 보기
34308A	서미스터 키트 서미스터 키트 34308A 수량 5, 0 ~ 75°C 서미스터 호환성: 0.1°C 종단: 나선 최대 직경 0.095"(2.4mm) 32 AWG 솔리드 주석 구리 와이어: 최소 3.0”(76mm) 상세정보 보기
34832A	BenchLink DataLogger Pro software for 34980A - fixed, perpetual license BenchLink DataLogger Pro software for 34980A - fixed, perpetual license 34832A Quick test setup of multiple scan lists Execute different events based on predefined limits Collect, monitor and manage data Built-in advanced math formulas Present graphs or export data for analysis and presentation 상세정보 보기
34921A	34980A용 40채널 전기자 멀티플렉서 34980A용 40채널 전기자 멀티플렉서 34921A 열전쌍 참조 접점이 내장되고 4개의 전류 채널이 내부 DMM으로 직접 연결되는 최대 300V, 1A의 고밀도 다기능 스위칭 상세정보 보기
34921T	Terminal Block for 34921A and L4421A Multiplexer Terminal Block for 34921A and L4421A Multiplexer 34921T Terminal block with temp reference for 34921A and L4421A 40-ch multiplexer. 상세정보 보기
34922A	34980A용 70채널 전기자 멀티플렉서 34980A용 70채널 전기자 멀티플렉서 34922A 초당 100채널의 스캔 속도로 내부 DMM으로 연결되는 최대 300V, 1A의 고밀도 다기능 스위칭 상세정보 보기
34922T	Terminal Block for 34922A Multiplexer Terminal Block for 34922A Multiplexer 34922T Terminal block for 34922A 70-channel armature multiplexer. 상세정보 보기
34923A	34980A용 40/80채널 리드 멀티플렉서 34980A용 40/80채널 리드 멀티플렉서 34923A 이 고속 1 또는 2와이어 멀티플렉서는 최대 150V, 0.5A를 초당 500채널의 스캔 속도에서 내부 DMM으로 스위칭할 수 있습니다. 상세정보 보기
34923T	Terminal Block for 34923A Multiplexer Terminal Block for 34923A Multiplexer 34923T Terminal block for 34923A 40/80-channel reed multiplexer. 상세정보 보기
34924A	34980A용 70채널 리드 멀티플렉서 34980A용 70채널 리드 멀티플렉서 34924A 이 고밀도, 고속 멀티플렉서는 최대 150V, 0.5A를 초당 500채널의 스캔 속도에서 내부 DMM으로 스위칭할 수 있습니다. 상세정보 보기
34924T	Terminal Block for 34924A Multiplexer Terminal Block for 34924A Multiplexer 34924T Terminal block for 34924A 70-channel reed multiplexer. 상세정보 보기
34925A	34980A용 40/80채널 광 절연 FET 멀티플렉서 34980A용 40/80채널 광 절연 FET 멀티플렉서 34925A 이 고속 1 또는 2와이어 멀티플렉서는 최대 +/-80V, 50mA를 초당 1000채널 이상의 스캔 속도에서 내부 DMM으로 스위칭할 수 있습니다. 상세정보 보기
34925T	Terminal Block for 34925A Multiplexer Terminal Block for 34925A Multiplexer 34925T Terminal block for 34925A 40/80-channel FET multiplexer. 상세정보 보기
34931A	34980A용 이중 4x8 전기자(Armature) 매트릭스 34980A용 이중 4x8 전기자(Armature) 매트릭스 34931A 64개의 2와이어 교차점을 이중 4x8, 8x8 또는 4x16 구성으로 연결 상세정보 보기
34931T	Terminal Block for 34931A Matrix Terminal Block for 34931A Matrix 34931T Terminal block for 34931A dual 4x8 armature matrix. 상세정보 보기
34932A	34980A용 이중 4x16 전기자 매트릭스 34980A용 이중 4x16 전기자 매트릭스 34932A 128개의 2와이어 교차점을 이중 4x16, 8x16 또는 4x32 구성으로 연결 상세정보 보기
34932T	Terminal Block for 34932A Matrix Terminal Block for 34932A Matrix 34932T Terminal Block for 34932A Dual 4x16 Armature Matrix. 상세정보 보기
34933A	34980A용 이중/4중 4x8 리드 멀티플렉서 34980A용 이중/4중 4x8 리드 멀티플렉서 34933A 고속 리드 릴레이로 64개의 2와이어 또는 128개의 1와이어 크로스 포인트를 연결하십시오. 상세정보 보기
34933T	Terminal Block for 34933A and L4433A 4x8 Matrix Terminal Block for 34933A and L4433A 4x8 Matrix 34933T Terminal block. 상세정보 보기
34934A	Quad 4x32 Reed Matrix for 34980A Quad 4x32 Reed Matrix for 34980A 34934A 1-wire reed relay cross point configurations: 4x128, 8x64, 16x32 2-wire reed relay cross point configurations: 4x64 or 8x32 100V, 0.5A switch/carry current Row expansion and row disconnect for creating larger matrices Row protection bypass switch for low level measurements 상세정보 보기
34934T	Terminal Block for the 34934A Quad 4x32 Reed Matrix Terminal Block for the 34934A Quad 4x32 Reed Matrix 34934T 상세정보 보기
34937A	34980A용 32채널 Form C/Form A 범용 스위치 34980A용 32채널 Form C/Form A 범용 스위치 34937A 5A, 150W까지 스위칭할 수 있는 28개의 1A Form C 릴레이와 4개의 고전력 릴레이를 장착한 가장 유연한 범용 모듈 상세정보 보기
34937T	Terminal Block for 34937A and L4437A GP Switch Terminal Block for 34937A and L4437A GP Switch 34937T Terminal block. 상세정보 보기
34938A	34980A용 20채널 5A Form A 34980A용 20채널 5A Form A 34938A 20개의 고전력 범용 Form A 릴레이가 최대 5A, 150W 스위칭 상세정보 보기
34938T	Terminal Block for 34938A 20-Channel 5 Amp Form A Switch Terminal Block for 34938A 20-Channel 5 Amp Form A Switch 34938T Terminal Block for 34938A 20-Channel 5 Amp Form A Switch. 상세정보 보기
34939A	64-Channel Form A General Purpose Switch for 34980A 64-Channel Form A General Purpose Switch for 34980A 34939A 64 Form A latching armature relay channels up to 1A, 60 W Simultaneous channel switching Temperature sensor for overheating conditions Optional high density screw terminal blocks 상세정보 보기
34939T	Terminal Block for the 34939A 64-Channel Form A Switch Terminal Block for the 34939A 64-Channel Form A Switch 34939T 상세정보 보기
34941A	34980A용 4중 1x4 50옴 3GHz 멀티플렉서 모듈 34980A용 4중 1x4 50옴 3GHz 멀티플렉서 모듈 34941A 4개의 독립 1x4 멀티플렉서 중 어느 것을 통해서도 최대 3GHz 신호의 경로를 연결할 수 있습니다. 상세정보 보기
34942A	34980A용 34942A 4중 1x4 75옴 1.5GHz 멀티플렉서 모듈 34980A용 34942A 4중 1x4 75옴 1.5GHz 멀티플렉서 모듈 34942A 독립된 4개의 1x4 멀티플렉서를 통해 고주파수 신호 연결 상세정보 보기
34945A	34980A용 스위치/감쇠기 드라이버 34980A용 스위치/감쇠기 드라이버 34945A 34980A 매인프레임 외부의 스위치 및 감쇠기 제어에 이용할 수 있습니다. 상세정보 보기
34946A	34980A용 이중 1x2 SPDT 종단 마이크로웨이브 스위치 모듈 34980A용 이중 1x2 SPDT 종단 마이크로웨이브 스위치 모듈 34946A 두 개의 독립 SPDT 1x2 종단 스위치를 통해 최대 20GHz 신호 연결 상세정보 보기
34947A	34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈 34980A용 3중 1x2 SPDT 비종단 마이크로웨이브 스위치 모듈 34947A 3개의 독립 SPDT 1x2 비종단 스위치를 통해 최대 20GHz 신호 연결 상세정보 보기
34950A	메모리와 카운터가 장착된 34980A용 64비트 디지털 I/O 메모리와 카운터가 장착된 34980A용 64비트 디지털 I/O 34950A 패턴 시뮬레이션과 캡처를 위해 메모리가 장착된 64비트 양방향 라인 상세정보 보기
34950T	Terminal Block for 34950A and L4450A 64-bit digital I/O Terminal Block for 34950A and L4450A 64-bit digital I/O 34950T Terminal block for 64-bit digital I/O. 상세정보 보기
34951A	파형 메모리가 있는 34980A용 4채널 D/A 컨버터 파형 메모리가 있는 34980A용 4채널 D/A 컨버터 34951A 파형 생성을 위한 1MB 메모리로 최대 +/-16VDC 또는 +/-20mADC를 출력할 수 있는 4개의 아날로그 채널 상세정보 보기
34951T	Terminal Block for 34951A and L4451A D/A converter Terminal Block for 34951A and L4451A D/A converter 34951T Terminal block for 4-Ch isolated D/A converter. 상세정보 보기
34952A	32비트 DIO, 2채널 D/A 및 토탈라이저가 있는 34980A용 다기능 모듈 32비트 DIO, 2채널 D/A 및 토탈라이저가 있는 34980A용 다기능 모듈 34952A 32비트 디지털 I/O, 100kHz 게이트 토탈라이저 및 두 개의 +/-12V 아날로그 출력을 하나의 모듈에 결합 상세정보 보기
34952T	Terminal Block for 34952A and L4452A Multifunction Terminal Block for 34952A and L4452A Multifunction 34952T Terminal block. 상세정보 보기
34959A	34980A용 브레드보드 모듈 34980A용 브레드보드 모듈 34959A 34980A 메인프레임에 사용자 정의 설계 통합 상세정보 보기
Y1130A	Rackmount Kit for 34980A, forward or reverse mount in standard 19 IN rack Rackmount Kit for 34980A, forward or reverse mount in standard 19 IN rack Y1130A Use for forward or reverse rack mount For Keysight rack forward mount order E3663AC rail kit For Keysight rack reverse mount order E3664AC rail kit 상세정보 보기
Y1131A	Verification and diagnostic tools Verification and diagnostic tools Y1131A Verification and Diagnostic Tools for 34980A Mainframe and Plug-in Modules 상세정보 보기
Y1132A	Module extender for 34980A Module extender for 34980A Y1132A Extend the backplane of the 34980A unit outside the frame Use for service of plug-in modules Includes backplane extender module and external probing board 상세정보 보기
Y1135A	1.5 m 50-pin Dsub Cable 1.5 m 50-pin Dsub Cable Y1135A 1.5 meter 50 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V 상세정보 보기
Y1136A	3 m 50-pin Dsub Cable 3 m 50-pin Dsub Cable Y1136A 3 meter 50 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V 상세정보 보기
Y1137A	1.5 m 78-pin Dsub Cable 1.5 m 78-pin Dsub Cable Y1137A 1.5 meter 78 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V 상세정보 보기
Y1138A	3 m 78-pin Dsub Cable 3 m 78-pin Dsub Cable Y1138A 3 meter 78 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V 상세정보 보기
Y1139A	Solder cup connector kit Solder cup connector kit Y1139A Solder cup connector kit with female 50-pin Dsub 상세정보 보기
Y1140A	Solder cup connector kit Solder cup connector kit Y1140A Solder Cup Connector Kit for 34922, 34924 - 78 pin Dsub female 상세정보 보기
Y1141A	Solder cup connector kit Solder cup connector kit Y1141A Solder cup connector kit with male 50-pin Dsub 상세정보 보기
Y1142A	Solder cup connector kit Solder cup connector kit Y1142A Solder cup connector kit with male 78-pin Dsub 상세정보 보기
