34970A 데이터수집장치
주요 특징 및 사양
특 징
- 내장형 GPIB 및 RS232 인터페이스를 갖춘 3슬롯 메인프레임
- 6.5디지트(22비트) 내장형 DMM, 초당 최대 250채널 스캐닝
- 8가지의 스위치 및 제어 플러그인 모듈 중에서 선택
- 내장 신호 컨디셔닝이 열전쌍(thermocouple), RTD 및 서미스터, ac/dc 전압 및 전류, 저항, 주파수 및 주기를 측정
- 전원이 꺼져도 50k 판독값의 비휘발성 메모리에 데이터 저장
- 각 채널에서 Hi/LO 경보 설정, 4개의 TTL 경보 출력
내 용

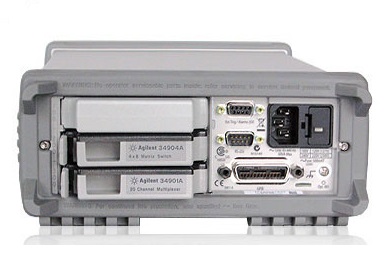

키사이트 34970A는 6 ½ 디지트 DMM을 내장한 3슬롯 메인프레임으로 이루어져 있습니다. 각 채널은 신호 컨디셔닝 액세서리를 추가하는 비용이나 번거로움 없이 11가지 기능 중 하나를 측정하도록 각각 구성할 수 있습니다. 8가지 옵션 플러그인 모듈 중에서 선택하여 컴팩트한 데이터 로거, 고기능의 데이터 수집 시스템 또는 저렴한 스위칭 디바이스로 사용할 수 있습니다. 모듈에 스크류 터미널 연결이 있어 터미널 블록이 필요 없으며 고유한 릴레이 관리 기능이 각 스위치에서 모든 연결을 카운트하여 릴레이 관리가 쉽고 예측 가능합니다. 가장 인기 있는 모듈인 34901A는 열전쌍 참조와 20개의 2와이어 채널을 내장하고 있습니다.

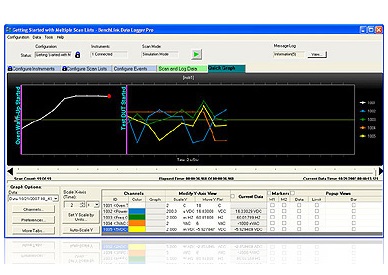

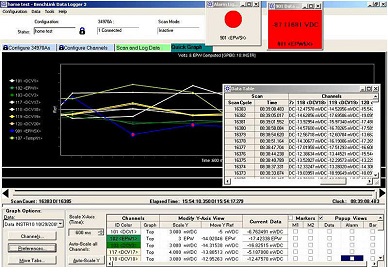

키사이트 BenchLink Data Logger 소프트웨어는 34970A에 포함되어 있습니다. BenchLink Data Logger는 테스트 구성과 실시간 데이터 디스플레이 및 분석에 익숙한 Microsoft Windows? 인터페이스를 제공합니다. 측정을 신속하게 설정 및 수행하고, 데이터를 내보내거나 내장 그래프를 사용하여 결과를 로깅하십시오.
|
제품 |
유형 |
주된 기능 |
|
34970A |
메인프레임 |
6.5디지트(22비트) 내장형 DMM, 초당 최대 250채널 스캐닝, 8가지의 스위치 및 제어 플러그인 모듈 |
|
34901A |
모듈 |
20채널 멀티플렉서(2/4와이어) 모듈-34970A,34972A전용 |
|
34902A |
모듈 |
16 채널 멀티플렉서 (2/4-와이어) 모듈 |
|
34903A |
모듈 |
20채널 액츄에이터/GP 스위치 모듈 |
|
34904A |
모듈 |
4 x 8, 2와이어 매트릭스 모듈 |
|
34905A |
모듈 |
2GHz 듀얼 1:4 RF Mux, 50옴 모듈 |
|
34906A |
모듈 |
75옴 모듈, 2GHz 듀얼 1:4 RF Mux |
|
34907A |
모듈 |
다기능 모듈 |
|
34908A |
모듈 |
40채널 싱글 엔드 멀티플렉서 모듈 |
| 34970A-001 | Mainframe without internal 6.5 digit DMM |
| 34970A-100 | 100-volt ac line selection |
| 34970A-120 | 120-volt ac line selection |
| 34970A-220 | 220-volt ac line selection |
| 34970A-240 | 240-volt ac line selection |
| 34970A-A6J | ANSI Z540-1-1994 Calibration |
| 34970A-AB0 | Taiwan: Traditional Chinese Printed Manual Set (full documentation on CD-ROM) |
| 34970A-AB1 | Korean Printed Manual Set (full documentation on CD-ROM) |
| 34970A-AB2 | China: Simplified Chinese Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABA | English Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABD | German Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABE | Spanish Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABF | French Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABJ | Japanese Printed Manual Set (full documentation on CD-ROM) |
| 34970A-ABZ | Italian Printed Manual Set (full documentation on CD-ROM) |
| 34970A-PLG | Continental European power cord - ONLY FOR EU DISTR W MULT PWR CORD STANDARDS |
| 34131A | |
| 34161A | |
| 34190A | |
| 34191A | |
| 34194A | |
| 34307A | |
| 34308A | |
| 34830A |
BenchLink DataLogger Pro software for 34970A, 34972A - fixed, perpetual license
BenchLink DataLogger Pro software for 34970A, 34972A - fixed, perpetual license34830A BenchLink Data Logger Pro 소프트웨어는 프로그래밍 없이도 고급 데이터 로깅 및 의사 결정을 제공합니다.
|
| 34901A |
34970A용 20채널 멀티플렉서(2/4와이어) 모듈
34970A용 20채널 멀티플렉서(2/4와이어) 모듈34901A Keysight 34970A 데이터 수집/스위치 장치용 Keysight 34901A 모듈은 일반 목적의 스캔 작업에 가장 다용도로 사용할 수 있는 멀티플렉서입니다.
|
| 34902A |
34970A용 16 채널 멀티플렉서 (2/4-와이어) 모듈
34970A용 16 채널 멀티플렉서 (2/4-와이어) 모듈34902A 34970A 수집/스위치 장치용 Keysight 34902A 모듈은 초당 최대 250 채널의 스캔 속도를 얻기 위해 리드 릴레이(reed relay)를 채택하였습니다.
|
| 34903A | |
| 34904A |
34970A용 4 x 8, 2와이어 매트릭스 모듈
34970A용 4 x 8, 2와이어 매트릭스 모듈34904A 34970A 데이터 수집/스위치 장치용 Keysight 34904A 모듈을 사용하면 테스트 장치와 테스트 장비의 연결 경로를 가장 유연하게 구성할 수 있어 다양한 계측기를 DUT의 여러 지점에 동시에 연결할 수 있습니다.
|
| 34905A |
34970A용 2GHz 듀얼 1:4 RF Mux, 50옴 모듈
34970A용 2GHz 듀얼 1:4 RF Mux, 50옴 모듈34905A 34970A 데이터 수집/스위치 장치용 Keysight 34905A RF 멀티플렉서 모듈은 고주파 및 펄스 신호를 위한 광대역 스위칭 기능을 제공합니다.
|
| 34906A |
34970A용 75옴 모듈, 2GHz 듀얼 1:4 RF Mux
34970A용 75옴 모듈, 2GHz 듀얼 1:4 RF Mux34906A 34970A 데이터 수집/스위치 장치용 Keysight 34906A RF 멀티플렉서 모듈은 고주파 및 펄스 신호를 위한 광대역 스위칭 기능을 제공합니다.
|
| 34907A |
34970A용 다기능 모듈
34970A용 다기능 모듈34907A 34970A 데이터 수집/스위치 장치용 Keysight 34907A 모듈을 사용하면 다양한 센싱 및 제어 어플리케이션에서 높은 유연성을 얻을 수 있습니다.
|
| 34908A |
34970A용 40채널 싱글 엔드 멀티플렉서 모듈
34970A용 40채널 싱글 엔드 멀티플렉서 모듈34908A배터리 테스트, 부품 특성 분석 및 벤치톱 테스트와 같은 일반 어플리케이션에서 높은 밀도를 얻으려면 34970A 데이터 수집/스위치 장치용 Keysight 34908A 모듈을 사용하십시오.
|
| 82357B |
USB/GPIB 인터페이스 고속USB 2.0
USB/GPIB 인터페이스 고속USB 2.082357B 82357B USB/GPIB 인터페이스를 사용하여 노트북이나 데스크탑 PC의 USB 포트를 GPIB 계측기에 직접 연결할 수 있습니다.
|
| BV0006A |
BenchVue Data Acquisition Pro Software License
BenchVue Data Acquisition Pro Software LicenseBV0006A
|
