PA2200A 시리즈 AC전력분석기

주요 스펙

전압
  • :5 V to 1000V
전류
  • :10 mA to 2A
분해능
  • :16 bit
디스플레이
  • :12.1 인치 터치스크린
채널 수
  • :2채널(2201A), 4채널(2203A)
주요 특징 및 사양
  • 4개의 전력 채널(각각이 전압, 전류 및 전력을 측정하며 DC, 1상 AC 또는 3상 AC에 적합)
  • 50/60Hz에서 0.05%의 기본 정확도 제공
  • 1000V로의 절연 및 부동형 입력(Cat II)
  • 16비트에서 초당 5M 샘플(모든 파형에서 동시에)
  • 최대 2.5 MHz의 대역폭에서 1000 Vrms까지 전압 측정
  • 최대 100KHz의 대역폭에서 내부 션트 2개(2A 및 50A)를 이용해 직접 전류 측정
  • 최대 2.5MHz의 대역폭에서 10V까지 풀 스케일로 외부 전류 프로브 및 트랜스듀서 지원
  • 12.1” 터치스크린에서 벤치탑 평가에 용이한 풋프린트

내용

확인, 측정, 입증

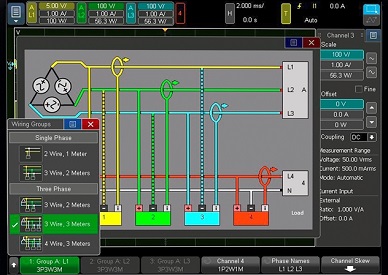

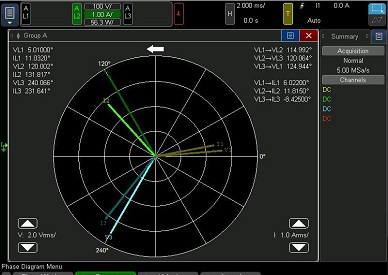

Keysight PA2203A IntegraVision 전력 분석기(4채널, 3상)는 정확한 전력 측정과 터치 중심의 오실로스코프 시각화를 하나로 결합한 직관적인 도구입니다. 단일 계측기 내에서 설계 시스템의 성능을 확인, 측정 및 입증하기 위해 필요한 동적 뷰를 제공합니다. 배선 configurator를 이용해 복잡한 3상 연결(델타 및 Y자 구성)을 신속하게 구축하고 변경할 수 있습니다. 또한 3상 연결을 확인하고 위상 다이어그램을 통해 상 관계를 시각화할 수 있습니다. IntegraVision는 유연하고 넓은 범위의 절연 입력을 통해 여러 테스트 시나리오를 지원할 수 있어 설계 및 검증 작업을 신속, 정확하면서도 안심하고 수행할 수 있습니다. 전압, 전류 및 전력을 리얼타임으로 포착하는 고속 디지타이저를 통해 과도기적 돌입(in-rush) 전류와 스테이트 변화를 시각화할 수 있습니다. 또한 Nyquist 속도 기반의 계산을 통해 당시의 전력 손실과 주파수 도메인을 분석할 수 있습니다.
주요 특징 및 사양
  • 4개의 전력 채널(각각이 전압, 전류 및 전력을 측정하며 DC, 1상 AC 또는 3상 AC에 적합)
  • 50/60Hz에서 0.05%의 기본 정확도 제공
  • 1000V로의 절연 및 부동형 입력(Cat II)
  • 16비트에서 초당 5M 샘플(모든 파형에서 동시에)
  • 최대 2.5 MHz의 대역폭에서 1000 Vrms까지 전압 측정
  • 최대 100KHz의 대역폭에서 내부 션트 2개(2A 및 50A)를 이용해 직접 전류 측정
  • 최대 2.5MHz의 대역폭에서 10V까지 풀 스케일로 외부 전류 프로브 및 트랜스듀서 지원
  • 12.1” 터치스크린에서 벤치탑 평가에 용이한 풋프린트

내용

확인, 측정, 입증
Keysight PA2203A IntegraVision 전력 분석기(4채널, 3상)는 정확한 전력 측정과 터치 중심의 오실로스코프 시각화를 하나로 결합한 직관적인 도구입니다. 단일 계측기 내에서 설계 시스템의 성능을 확인, 측정 및 입증하기 위해 필요한 동적 뷰를 제공합니다. 배선 configurator를 이용해 복잡한 3상 연결(델타 및 Y자 구성)을 신속하게 구축하고 변경할 수 있습니다. 또한 3상 연결을 확인하고 위상 다이어그램을 통해 상 관계를 시각화할 수 있습니다. IntegraVision는 유연하고 넓은 범위의 절연 입력을 통해 여러 테스트 시나리오를 지원할 수 있어 설계 및 검증 작업을 신속, 정확하면서도 안심하고 수행할 수 있습니다. 전압, 전류 및 전력을 리얼타임으로 포착하는 고속 디지타이저를 통해 과도기적 돌입(in-rush) 전류와 스테이트 변화를 시각화할 수 있습니다. 또한 Nyquist 속도 기반의 계산을 통해 당시의 전력 손실과 주파수 도메인을 분석할 수 있습니다.
