B2961A 파워소스 (1채널)

주요 스펙

전압
  • :0 ~ 210 V (with Filter ±42 V)
전류
  • :0 ~ 3.03 A (with Filter ±105 mA)
출력 분해능
  • :100 nV / 10 pA
디지트 수
  • :6.5 digit
디스플레이
  • :Single, Waveform, Graph view
주요 특징 및 사양
  • 6.5디지트 소스
  • 광대역 쌍극성 전압/전류 소싱(100nV - 210V/10 fA - 10.5A, 31.8W)
  • 외부 필터를 통해 동급 최고의 노이즈 성능(10?Vrms, 1nVrms/√Hz) 제공
  • 정밀 임의 파형 생성 기능과 7가지 내장 기능 및 수정 가능한 파형(10mHz - 10kHz)
  • 4.5디지트 전압/전류 모니터링 기능 내장(최소 분해능: 10?V/1pA)
  • 시간 도메인 전압/전류 모니터링을 지원하는 전면 패널의 그래픽 기능
  • 설정 가능한 출력 저항
  • 4.3인치 너비의 컬러 LCD에 직관적인 그래픽 사용자 인터페이스 제공
  • LXI Core Conformant, USB 2.0, GPIB, LAN, 디지털 I/O 인터페이스
  • 1채널

구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

내    용

6.5디지트, 100nV/10 fA 분해능, 10μVrms 노이즈, 쌍극성 210 V/3 A(10.5A 펄스) 범위, 최신 소싱 기능 및 GUI를 제공하는 혁신적인 저노이즈 정밀 전압/전류 소싱용 전원 공급기입니다.
B2961A/B2962A 6.5디지트 저노이즈 파워 소스는 최고의 정밀성, 광대역 쌍극성 출력 범위, 그리고 매우 적은 노이즈를 보장하는 새로운 세대의 전력 공급기/소스입니다.또한 키사이트 B2961A/B2962A는 전통적인 전원 공급기/파워 소스로 불가능했던 테스트 및 측정을 실시할 수 있는 그래프 기능과 기타 최신 기능을 제공합니다. 덕분에 B2961A와 B2962A는 오실로스코프, 네트워크 분석기, 스펙트럼 분석기, 주파수 카운터, 디지털 멀티미터, 나노 전압계와 같은 다른 기기와 함께 사용하기 적합합니다. 키사이트 B2961A/B2962A는 고급 장치, 회로 및 재료를 다루는 연구원, 설계사, 개발자들의 까다로운 측정 문제를 해결하는 데 적합한 전원 공급기와 파워 소스 솔루션을 제공합니다.

세계에서 유일하게6.5디지트 분해능과 100nV - 210V/10 fA - 10.5A 범위의 광대역 쌍극성을 지원하는 파워 소스
키사이트 B2961A/B2962A 파워 소스는 광범위한 전압(최대 ±210 V)과 전류(최대 ±3A DC 및 ±10.5A 펄스) 소싱 범위와 우수한 6.5디지트 분해능(최소 100nV/10 fA 프로그램 분해능)을 지원합니다. 따라서 100nV - 210V 범위의 전압과 10 fA - 3A DC/10.5 A 범위의 전류를 하나의 장비로 소싱할 수 있습니다. 일반적인 전원 공급기/파워 소스와 달리 키사이트 B2961A/B2962A는 4사분면 측정을 지원하므로 사용자가 극성에 구애 받지 않고 범위 내의 모든 전압 혹은 전류(31.8W)와 극한 전력(31.8W)를 정확하고 정밀하게 공급할 수 있습니다.

심지어 선형 전원 공급기보다도 우수한 10μVrms(1nVrms/√Hz@10kHz)의 동급 최고 수준 노이즈 성능
전압 제어 발진기(VCO), ADC/DAC, 신소재 평가처럼 노이즈에 민감한 분야에서는 저노이즈 성능이 필요합니다. 하지만 기존의 전원 공급기와 파워 소스는 이러한 요건을 충족할만한 노이즈 수준을 보장하지 못합니다. 키사이트 B2961A/B2962A는 외부 필터(선택 사양)를 지원하므로 지금까지 저렴한 벤치탑 소스에서 불가능했던 10kHz에서 1nVrms/√Hz 및 10?Vrms까지 노이즈 출력을 낮출 수 있습니다.

전면 패널을 이용한 신속한 디버그 및 검사

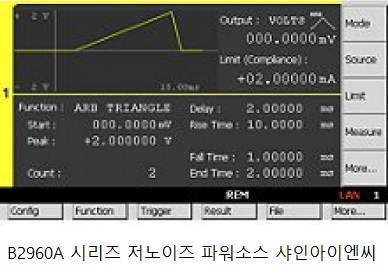

키사이트 B2961A/B2962A는 4.3인치 너비의 LCD 디스플레이에서 전면 패널 그래픽 사용자 인터페이스(GUI)를 제공합니다. 그래픽 디스플레이 덕분에 조작이 편리하고 측정 결과를 확인하는 것도 용이합니다. 내장형 4.5디지트 전압 및 전류 모니터링 기능 외에도, 키사이트 B2961A/B2962A는 숫자 또는 그래프(V-t / I-t) 형식으로 측정 결과를 화면에 표시합니다. 따라서 별도의 장비를 사용하지 않고서도 측정 결과를 신속하게 확인하고 디버깅할 수 있습니다.

간단한 DC보다 우수한 유연성을 보장하는 임의 파형 생성 기능
DC 출력 외에도, 키사이트 B2961A/B2962A는 광대역 출력 범위를 벗어나지 않는 범위에서 모든 전압 및 전류의 펄스 파형, 스위프 파형 및 임의 파형을 생성할 수 있습니다. 임의 파형 생성 기능은 수정 가능한 파형 외에도 일반적 유형의 파형(사인, 램프, 사각)을 지원합니다. 이렇게 우수한 다기능성이 보장되므로 여러 가지 까다로운 용도로 충분히 사용할 수 있습니다.

장치 측정에 도움이 되는 다양한 유형의 전압 및 전류 특성 에뮬레이션 기능
출력 저항 설정 기능을 이용해서 출력 저항(+ 혹은 -)이나 특정 전압 및 전류 소스 특성을 지정할 수 있습니다. 이 기능은 배터리, 태양 전지, 센서, 트랜스듀서처럼 시뮬레이션하기 어려운 다양한 장치를 에뮬레이션하는 데 유용합니다.



구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

옵션사항
B2961A-1CM Rack Mount Kit
B2961A-A6J ANSI Z540-1-1994 Calibration
B2961A-ABA Paper Manual (User's Guide), English
B2961A-ABJ Paper Manual (User's Guide), Japanese
B2961A-LN1 Ultra Low Noise Filter (42V/105mA, 50Ohm) for B2961/62A (N1294A-021)
B2961A-LN2 Low Noise Filter (210V/3A) for B2961/62A (N1294A-022)
B2961A-UK6 Commercial calibration certificate with test data







구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com
