B2911A 소스미터 (1채널)

주요 스펙

전압
  • :0 ~ 210 V
전류
  • :0 ~ 3.03 A
출력 분해능
  • :100 nV / 10 fA
측정 분해능
  • :100 nV / 10 fA
디스플레이
  • :Single, Graph, Roll
주요 특징 및 사양

측정 기능

  • 1채널 구성 지원
  • 최소 소스 분해능: 10fA/100nV, 최소 측정 분해능: 10fA/100nV
  • 최대 출력: 210V, 3A DC/10.5A 펄스
  • 10μs 간격의 임의 파형 발생 및 디지타이징 기능

일반 기능

  • 통합 4사분면 소스 및 측정 기능

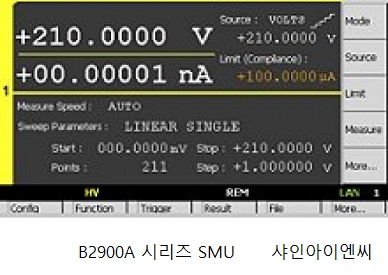

  • 4.3인치 컬러 디스플레이로 그래픽 보기 및 수치 보기 모드 둘 다 지원
  • 무료 어플리케이션 소프트웨어 배포로 PC 기반 계측기 제어 용이
  • 기존의 SMU 명령 집합을 지원하는 SCPI 명령과 높은 처리량


구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com


내용

키사이트 B2911A 정밀 소스/측정 장치는 비용 효율적인 1채널 소형 벤치탑 SMU로서 전압과 전류를 모두 소싱 및 측정할 수 있는 기능을 지원합니다. 또한 다양한 용도에서 높은 정확도로 I/V(전류와 전압) 측정이 매우 쉽습니다. 4사분면 소스 및 측정 기능이 통합되어 있어서 여러 계측기를 구성하지 않고도 I/V를 간단히 측정할 수 있습니다. 단일 계측기만으로 210V, 3A DC/10.5A 펄스의 넓은 커버리지를 포함하기 때문에 투자 비용도 최소화할 수 있습니다. 측정 분해능은 10fA/100nV로 최소화되어 DUT의 정확한 특성 분석을 지원합니다. 그리고 탁월한 4.3인치 컬러 디스플레이와 다양한 보기 모드를 통해 직관적인 작동이 가능하므로 테스트, 디버깅 및 특성분석의 생산성을 크게 높여줍니다.
제품
Maximum Output
Channels
Minimum source resolution
Minimum measure resolution
View mode
Minimum timing interval
B2901A
DC
1
1 pA/1 ?V
100 fA/100 nV
- Single
20 ?s
210 V/3.03 A
- Graph
Pulse
　
200 V/10.5 A
　
B2902A
DC
2
1 pA/1 ?V
100 fA/100 nV
 - Single
20 ?s
210 V/3.03 A
 - Dual
Pulse
 - Graph
200 V/10.5 A
　
B2911A
DC
1
10 fA/100 nV
10 fA/100 nV
 - Single
10 ?s
210 V/3.03 A
 - Graph
Pulse
 - Roll
200 V/10.5 A
　
B2912A
DC
2
10 fA/100 nV
10 fA/100 nV
 - 단일
10 ?s
210 V/3.03 A
 - 듀얼
펄스
 - Graph
200 V/10.5 A
 - Roll







구매, 기술, 렌탈 문의  이성종 과장 010-4812-3482 / sjlee3482@gmail.com

B2911A-1CM Rack Mount Kit
B2911A-A6J ANSI Z540-1-1994 Calibration
B2911A-AB0 Paper Manual (User's Guide), Traditional Chinese
B2911A-AB2 Paper Manual (User's Guide), Simplified Chinese
B2911A-ABA Paper Manual (User's Guide), English
B2911A-ABJ Paper Manual (User's Guide), Japanese
B2911A-UK6 Commercial calibration certificate with test data
